게이지 테이블을 사용하여 판금 파트의 두께를 정의하는 경우 게이지 번호가 용접구조물 테이블 속성 대화 상자에 표시됩니다. 연결된 도면에서 게이지 값을 주석과 용접구조물 테이블에 사용할 수 있습니다.
용접구조물 테이블 속성 대화 상자에서 판금 게이지의 평가값은 게이지 번호 GA입니다. 예를 들어, 판금 파트에서 3 게이지를 사용하는 경우 평가값은 3 GA입니다.
도면에서 주석을 판금 게이지 속성에 연결하고 용접구조물 테이블에 속성을 포함시킬 수 있습니다.
주석을 게이지 값에 링크하는 방법:
- 판금 파트의 도면에서 노트
와 같은 주석을 클릭합니다.
- PropertyManager에서 속성에 링크
를 클릭합니다.
- 속성에 링크 대화 상자의 속성 이름에서 판금 게이지를 선택합니다.

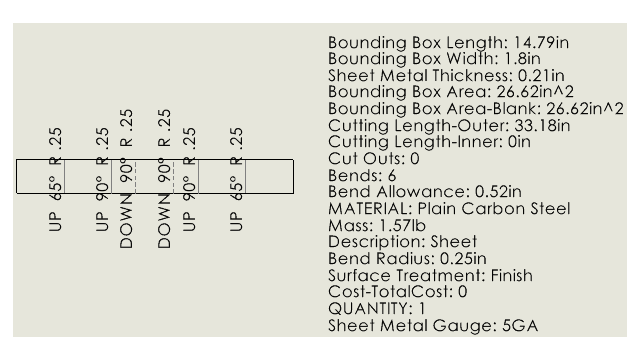

용접구조물 테이블에 게이지 값 속성을 포함하는 방법:
- 전개도 뷰를 오른쪽 클릭하고 을 선택합니다.
- 시트를 클릭하여 용접구조물 테이블 속성을 배치합니다.
