Karta listy materiałów - Nazwana LM

Należy użyć karty Lista materiałów, aby przeglądać nazwane LM. Nazwane LM mogą być zapisane z obliczanych LM oraz LM SOLIDWORKS.

Aby wyświetlić obliczoną LM, należy:

W lokalnej przechowalni plików wybrać złożenie lub rysunek SOLIDWORKS. Na karcie Lista materiałów dla LM wybrać ikonę nazwanej LM lub ikonę nazwanej LM SOLIDWORKS .

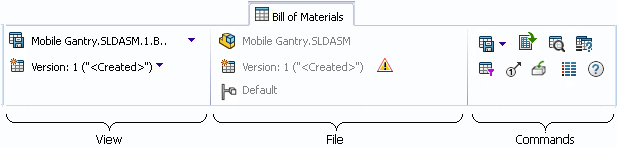

Widok

Informacje o nazwanej LM.

Lista materiałów Typ LM. Wybrać nazwaną LM lub nazwaną LM SOLIDWORKS .
  Wersja LM Wersja przeglądanej Listy materiałów.

Plik

Informacje o pliku skojarzonym z nazwaną LM.

Źródło (tylko do odczytu) Złożenie lub rysunek skojarzone z nazwaną LM.
Wersja źródłowa (Tylko do odczytu) Wersja skojarzonego pliku.

Ikona Aktualizuj wersję źródła na końcu pola tekstowego pojawia się jako , jeśli istnieje nowsza wersja pliku źródłowego i można zaktualizować dane nazwanej LM.

Jeżeli nazwana LM jest skojarzona z zastąpioną wersją pliku źródłowego, ikona Aktualizuj wersję źródła pojawia się jako .

Jeżeli ikona pojawi się jako , nazwana LM jest oparta na ostatniej wersji pliku źródłowego.
Konfiguracja (Tylko do odczytu) Konfiguracja skojarzonego pliku.

Polecenia

Menu wysuwane Zapisz Należy wybrać Zapisz, aby zapisać LM lub Zapisz jako, aby zapisać nową nazwaną LM.
Otwórz jako plik CSV Otwiera LM w Excel jako plik rozdzielony przecinkami.
Przełącz widok Przełącza pomiędzy widokiem Listy materiałów a widokiem Pliku.
Wyszukiwanie Wyszukuje ciąg tekstowy w LM.
Porównaj Zmienia układ karty Lista Materiałów w celu umożliwiania wyboru drugiej LM w celu porównania.
Filtr Otwiera okno dialogowe Filtr, gdzie można określić zawartość LM do wyświetlania.
Numery pozycji Otwiera okno dialogowe Numery pozycji.
Numery pozycji nie mogą być dodane do nazwanych LM SOLIDWORKS.
Wyewidencjonuj
Zaewidencjonowanie
Pomoc

Właściwości tabeli LM

Nazwana LM posiada tą samą konfigurację kolumn co LM, z której została wyprowadzona. Domyślne kolumny LM to: Administrator użytkownika mógł skonfigurować szablon LM z wyświetlaniem innych kolumn.

Nazwa pliku Nazwa komponentu złożenia.
Konfiguracja Nazwa konfiguracji w złożeniu.
Numer części Numer części zdefiniowany w komponencie.
Ilość Ilość komponentów dla konfiguracji.
Stan Stan pliku komponentu w SOLIDWORKS PDM.
Opis Opis komponentu dla pliku.
Poprawka Numer poprawki pliku komponentu w SOLIDWORKS PDM.

Menu podręczne

Menu podręczne w tabeli LM ułatwiają edytowanie nazwanych LM.

Aby włączyć polecenia umożliwiające modyfikowanie układu kolumn, należy kliknąć nagłówek danej kolumny prawym przyciskiem myszy.

Wstaw Pozwala wstawiać kolumny poprzez wybranie opcji Kolumna w prawo lub Kolumna w lewo.
Ukryj kolumnę Ukrywa wybraną kolumnę.
Pokaż kolumnę Wyszczególnia ukryte kolumny i usuwa ukrycie kolumny wybranej przez użytkownika.
Pokaż wszystkie Usuwa ukrycie wszystkich ukrytych kolumn.
Aktualizuj kolumnę Wyświetla okno dialogowe Aktualizuj LM, w którym można zmodyfikować nazwę, wyrównanie oraz domyślną szerokość wybranej kolumny.
Usuń kolumnę Usuwa kolumnę, która została dodana do LM.

Dodane kolumny są oznaczane .

Klikamy prawym przyciskiem myszy w liście LM, aby wybrać plik i wyświetlić poniższe polecenia.

Przejdź do nowego okna Otwiera nowe okno Eksploratora z plikiem wybranym przez użytkownika jako wybranym plikiem w górnym panelu nowego okna.
Przejdź do Przenosi aktywność w górnej części prawego panelu na zaznaczony plik. Jeśli wybrany plik jest rysunkiem lub złożeniem, wyświetli się LM pliku.
Wstaw Wstawia do LM puste wiersze:
  • Wiersz wyżej wstawia wiersz nad wybranym wierszem, na tym samym poziomie w hierarchii.
  • Wiersz niżej wstawia wiersz pod wybranym wierszem, na tym samym poziomie w hierarchii.
  • Wiersz potomka wstawia wiersz pod wybranym wierszem jako dziecko dla wybranego wiersza.
Kopiuj Kopiuje wybrany wiersz.
Wklej Jeśli skopiujemy wiersz, wkleja go w lokalizacji kursora.
Usuń Usuwa wybrany wiersz.

Dostępne tylko dla wierszy dodanych przez użytkownika.

Ukryj wiersz Ukrywa wybrany wiersz.
Pokaż wiersz Wyszczególnia ukryte wiersze i usuwa ukrycie wiersza wybranego przez użytkownika.
Pokaż wszystkie Usuwa ukrycie wszystkich ukrytych wierszy.
Dla zaewidencjonowanej, nazwanej LM mogą być dostępne także inne polecenia dotyczące plików – zależy to od posiadanych uprawnień i sposobu dostosowania menu podręcznego pliku.
Zmień rozmiar podglądu miniatur Zmienia rozmiar podglądów miniatur na Mały, Średni lub Duży. Domyślnie wybrana jest opcja Średni.
Po wybraniu rozmiaru w jednej tabeli program SOLIDWORKS PDM ustawia ten sam rozmiar w powiązanych tabelach i na kartach. Podglądy miniatur dla plików innych niż pliki SOLIDWORKS mogą nie być wyraźne w przypadku wyboru rozmiaru Średni lub Duży.
