Widok Treehouse na kartach Zawiera i Gdzie używane (tylko dla SOLIDWORKS PDM Professional)

Można użyć widoku Treehouse na kartach Zawiera i Gdzie używane, aby zobaczyć odniesienia wybranego pliku. Wyświetla relacje rodzic-potomek w graficznej postaci drzewa.

Pasek narzędzi

Wersja Wersja pliku, którego referencje wyświetlono.

Domyślnie jest to najnowsza wersja.

Rozwiń pole sterowania, aby wybrać inną wersję pliku.

oznacza poprawkę

oznacza wersję oryginalną.
Konfiguracja Konfiguracja, której referencje wyświetlono.

Domyślnie jest to konfiguracja aktywna.

Rozwiń pole sterowania, aby wybrać konfigurację, której zostanie wyświetlona lista odniesień.

W przypadku wybrania opcji Nie pokazuj konfiguracji pokazane zostaną wszystkie pliki, do których odnosi się konfiguracja.
Poziomy Wyświetla odniesienia pliku dla całej hierarchii plików (Pokaż wszystkie poziomy) lub tylko na najwyższym poziomie hierarchii plików (Tylko najwyższy poziom).

Domyślnie jest wybierane ostatnio używane ustawienie.

Można rozwijać i zwijać hierarchię, używając formantów i w kolumnie Nazwa pliku.
Wersja odniesienia
Opcja dostępna tylko na karcie Gdzie używane.
 Wyświetla najnowszą dołączoną wersję plików rodziców lub wszystkie wersje odniesienia plików rodziców.
Eksport Wyszczególnia wszystkie pliki struktury drzewa w programie Microsoft Excel.
Jeśli program Microsoft Excel nie jest zainstalowany, lista jest eksportowana jako <ścieżka_pliku>.csv.
Eksportuj z miniaturami Wyszczególnia wszystkie pliki wraz z miniaturami w programie Microsoft Excel.
Drukuj > Drukuj wszystko Drukuje całą strukturę drzewa.
Drukuj > Drukuj ekran Użyć opcji , aby wydrukować określoną część zakresu. Wydruk wyświetlonego fragmentu części. Użyć opcji Powiększ obszar
Drukuj > Podgląd wydruku Wyświetla podgląd wybranego obszaru drukowania. Podgląd zależy od rozmiaru papieru, skali i orientacji.
Widok tabeli Wyświetla pliki z ich odniesieniami w formacie tabelarycznym.
Widok Treehouse Drukuje część plików extentsDisplays z ich odniesieniami w formacie drzewa hierarchicznego.

Narzędzia Treehouse

Powiększ obszar Powiększa wybraną krawędź.
Wpasuj w ekran Powiększa lub pomniejsza hierarchię drzewa tak, aby była widoczna w całości.
Widoczność > Rozszerzenie nazwy pliku Wyświetla nazwę pliku wraz z rozszerzeniem.
Widoczność > Ikona typu pliku Wyświetla ikonę pliku w węzłach.
Widoczność > Podgląd miniatur Wyświetla miniaturę pliku w węzłach.
Styl węzła > Pionowy Wyświetla strukturę drzewa w trybie pionowym.
Styl węzła > Poziomy Wyświetla strukturę drzewa w trybie poziomym.
Styl węzła > Zwarty Wyświetla tylko nazwę pliku, ikonę i miniaturę w węzłach.
Grupuj elementy podrzędne
Opcja dostępna tylko na karcie Zawiera.
 Grupuje węzły potomków rodzica. Zgrupowane są tylko węzły potomków, które są węzłami liści i nie mają innych odniesień zewnętrznych.

Jeżeli odniesienie potomka jest również rodzicem, nie jest ono grupowane. Na przykład złożenia nie są grupowane.
Szuflada
Opcja dostępna tylko na karcie Zawiera.
 Wyświetla węzły rysunku w obrębie węzła odniesienia części lub złożenia. Aby pokazać lub ukryć węzeł rysunku, kliknąć w węźle odniesienia części bądź złożenia.

Węzły

Każda część, każde złożenie i każdy rysunek są reprezentowane przez węzeł w drzewie. Wyświetla informacje, takie jak nazwa pliku, liczba wystąpień oraz nazwa konfiguracji. Aby wyświetlić te szczegóły, należy ustawić wskaźnik myszy nad węzłem.



1 Ikona typu pliku
2 Nazwa pliku
3 Nazwa konfiguracji
4 Ilość
5 Miniatura
6 Rozwija węzeł, aby wyświetlić więcej szczegółów pliku.

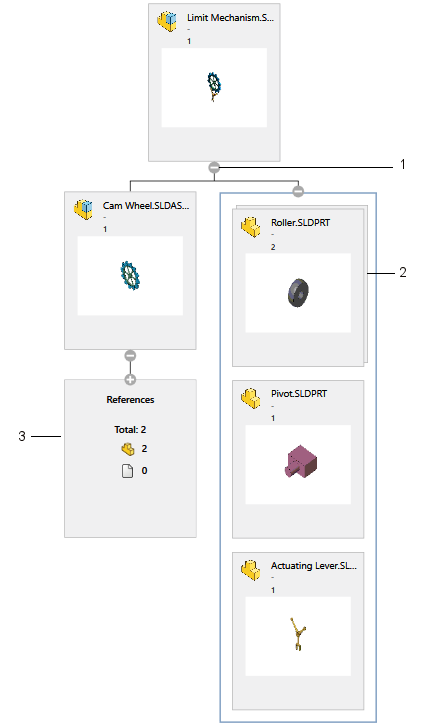

Inne elementy interfejsu użytkownika

1 Rozwija lub zwija komponenty potomne. Wcisnąć klawisz Shift i nie zwalniając go, kliknąć, aby rozwinąć lub zwinąć wszystkie komponenty potomne, łącznie z podzespołami.
2 Wielokrotne konfiguracje
3 Wyświetla liczbę odniesień SOLIDWORKS i innych niż SOLIDWORKS.
