Karta listy materiałów - Lista elementów ciętych konstrukcji spawanej lub LM konstrukcji spawanej

Można użyć karty Lista materiałów, aby wyświetlać listę elementów ciętych lub LM konstrukcji spawanej dla części konstrukcji spawanej.

LM konstrukcji spawanej wyszczególnia komponenty oraz całkowitą długość komponentów dla części konstrukcji spawanej. Lista elementów ciętych zawiera długości cięte i ilości dla każdego komponentu.

Nie można modyfikować listy elementów ciętych ani LM konstrukcji spawanej i nie można zapisywać ich jako nazwanych LM. Można otworzyć listę elementów ciętych lub LM konstrukcji spawanej jako plik .csv.

Aby wyświetlić LM listy elementów ciętych lub konstrukcji spawanej, należy:

Wybrać część wieloobiektową. Na karcie Lista materiałów dla pozycji LM wybrać Lista elementów ciętych konstrukcji spawanej lub LM konstrukcji spawanej .

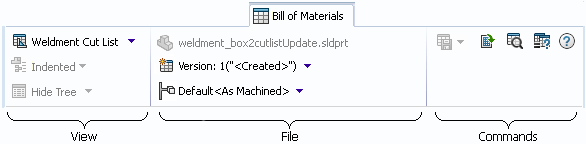

Układ paska narzędzi Lista materiałów dla LM konstrukcji spawanej i list elementów konstrukcji spawanej jest taki sam:

BOM_UI_Weldment_cutlist

Widok

Lista materiałów Wybrany typ LM — Lista elementów ciętych konstrukcji spawanej albo LM konstrukcji spawanej .

Plik

Źródło (Tylko do odczytu) Nazwa pliku części konstrukcji spawanej.
Wersja pliku Wersja pliku.
Konfiguracja Nazwa konfiguracji.

Polecenia

Polecenia te są dostępne zarówno dla list elementów ciętych, jak i LM konstrukcji spawanej.
BOM_UI_Open_as_CSV_file Otwórz jako plik CSV Otwiera LM w Excel jako plik rozdzielony przecinkami.
Wyszukiwanie Wyszukuje ciąg tekstowy w LM.
Porównaj Zmienia układ karty Lista Materiałów w celu umożliwiania wyboru drugiej LM w celu porównania.
Pomoc Umożliwia dostęp do pomocy kontekstowej.

Właściwości tabeli LM

Kolumny i formatowanie list elementów ciętych konstrukcji spawanych oraz LM konstrukcji spawanej są zdefiniowane w szablonach LM utworzonych przez administratorów środowiska SOLIDWORKS PDM.
