Menedżer właściwości PropertyManager Wartość wymiaru

Aby otworzyć tego menedżera właściwości PropertyManager, należy:

Wybrać jeden lub więcej wymiarów.

Jeżeli wybierzemy wiele wymiarów, dostępne będą tylko te właściwości, które stosują się do wszystkich wybranych wymiarów.

Pomocnicze narzędzia wymiarowania

Pozwala na zmierzenie rysunku przy użyciu funkcji inteligentnego lub wymiarowania DimXpert (dla rysunków). Kliknąć DimXpert Wymiarów , aby uzyskać dostęp do elementu DimXpert Wymiarów (dla rysunków) i kart Autowymiarowanie tabs.

	Inteligentne wymiarowanie	Pozwala na tworzenie wymiarów przy użyciu narżędzia Inteligentny wymiar.
	Szybkie wymiarowanie	Pozwala na włączenie lub wyłączenie manipulatora szybkich wymiarów. Należy wybrać aby włączyć, wyczyścić, aby wyłączyć. To ustawienie jest utrzymywane pomiędzy sesjami.
	DimXpert Wymiarów	Pozwala na zastosowanie wymiarów w celu całkowitego zdefiniowania operacji technologicznych (szyków, szczelin, kieszeni, zaokrągleń itp.) oraz wymiarów bazujących, przy użyciu narzędzia DimXpert Wymiarów dla rysunków.

Styl

Styl

Tolerancja/Dokładność

	Wartość objaśnienia	Należy wybrać wartość w wybranym wymiarze. Opcja ta jest dostępna dla wymiarów z wieloma wartościami w objaśnieniu.
	Typ tolerancji	Należy wybrać z listy. Dostępne wybory zależą od typu wymiaru. Zobacz Przykłady tolerancji i dokładności wymiarów.
	Odchyłka górna
	Odchyłka dolna
	Dokładność jednostek	Należy wybrać z listy ilość cyfr dziesiętnych po przecinku z listy dla wartości wymiaru.
	Dokładność tolerancji	Należy wybrać liczbę cyfr po przecinku dla wartości tolerancji.
	Połącz dokładności z modelem	W przypadku importowanych wymiarów ustawia zmiany w jednostce lub dokładności tolerancji na parametryczne z modelem.
	Konfiguracje (Tylko części i złożenia.)	Stosuje tolerancję wymiaru do określonych konfiguracji tylko w przypadku wymiarów zależnych.
	Klasyfikacja (Pasowanie, Pasowanie z tolerancją lub Pasowanie (tylko tolerancja)).	Kiedy wybierzemy Dopasowanie otworu lub Dopasowanie wałka (poniżej), lista dla drugiej kategorii (Dopasowanie otworu lub Dopasowanie wałka) jest filtrowana w oparciu o klasyfikację.
	Pasowanie otworu i Pasowanie wałka (Pasowanie, Pasowanie z tolerancją lub Pasowanie (tylko tolerancja).)	Należy wybrać z list lub wpisać dowolny tekst. Tolerancje dwustronne (Odchyłka górna i Odchyłka dolna) są dostępne dla typu Pasowanie z tolerancją lub Pasowanie (tylko tolerancja) jeżeli określono Dopasowanie otworu albo Dopasowanie wałka, ale nie obydwie te opcje.
	Wyświetlanie pasowania z tolerancją (Pasowanie, Pasowanie z tolerancją lub Pasowanie (tylko tolerancja)).	Wyświetlanie stosu z linią Wyświetlanie stosu bez linii Wyświetlanie liniowe
	Pokaż nawiasy	Nawiasy są dostępne dla typów tolerancji Dwustronny, Symetryczny oraz Pasowanie z tolerancją.Nawiasy są dostępne w typie Pasowanie z tolerancją jeżeli określimy Dopasowanie otworu lub Dopasowanie wałka, ale nie obydwie te opcje.

2-ga Tolerancja/Dokładność

Dostępne dla wymiarów sfazowania. Zobacz Wstawianie wymiarów sfazowania do rysunków.

Wartość podstawowa

Opcja Wartość podstawowa jest wyświetlona dla wymiarów sterujących i może być zmieniona, aby zmienić model. Możliwe jest zastąpienie wartości wymiaru. Dla wymiarów, które nie są odniesione, można zmienić nazwę wymiaru. Wymiary zależne (odniesienia) wyszczególniają wartość i nazwę ale nie można ich zmienić.

	Nazwa	Nazwa wybranego wymiaru.
	Wartość wymiaru	Wartość wybranego wymiaru.
	Zastąp wartość	Należy wybrać, aby zastąpić wartość podstawową i wpisać nową wartość. Usunięcie zaznaczenia opcji Zastąp wartość spowoduje przywrócenie pierwotnej wartości wymiaru, jednakże z zachowaniem tolerancji. Zastąpione wartości nie są automatycznie aktualizowane przy zmianie geometrii. Oryginalna wartość Zastąpiona wartość
	Odwróć kierunek	Można zmienić kierunek wymiaru pomiędzy zwrotem dodatnim a ujemnym.
	Konfiguracje (Tylko części i złożenia.)	Stosuje dane Wartość podstawowa do określonych konfiguracji.

Tekst wymiarów

	Tekst	Wymiar pojawia się automatycznie w polu z oznaczeniem <DIM>. Należy umieścić wskaźnik gdziekolwiek w polu, aby wstawić tekst. Po usunięciu <DIM> można ponownie wstawić wartość, klikając Dodaj wartość (XX.XX). Dla niektórych typów wymiarów, dodatkowy tekst pojawia się automatycznie. Na przykład Objaśnienie otworu dla otworu z pogłębieniem walcowym wyświetla średnicę i głębokość otworu (<MOD-DIAM><DIM><HOLE-DEPTH>xx). Objaśnienia otworu dla otworów utworzonych w Kreatorze otworów wyświetlają informacje z kreatora. Można edytować tekst i wstawić zmienne z okna dialogowego Zmienne objaśnień . Dla wymiarów w standardzie projektowania ISO z ciągła linia wiodąca i tekstem wyrównanym można użyć pola Tekst wymiaru, aby umieścić tekst powyżej i poniżej linii wymiarowej, lub podzielić tekst wymiaru w celu wyświetlenia go powyżej i poniżej linii wymiarowej wymiaru liniowego, średnicy i promienia. Można podzielić tekst tylko wtedy, gdy Pozycja tekstu jest ustawiona jako Ciągła linia wiodąca, tekst wyrównany w części Narzędzia > Opcje > Właściwości dokumentu > Wymiary dla wymiaru. Należy użyć drugiego pola, aby umieścić tekst pod linią wymiaru bryły. Nawiasy i zarys inspekcji można zastosować do górnej i dolnej linii niezależnie od siebie.
	Dodaj nawiasy	Wymiary zależne (odniesienia) mogą być wyświetlane z nawiasami lub bez nich.Domyślnie są one wyświetlane z nawiasami.
	Wymiar kontrolny
	Wyśrodkuj wymiar	Przy przeciąganiu tekstu wymiaru pomiędzy pomocniczymi liniami wymiaru, tekst wymiaru jest przyciągany do środka pomocniczych linii wymiaru.
	Odsuń tekst	Odsuwa tekst wymiaru od linii wymiaru przy użyciu linii wiodącej.

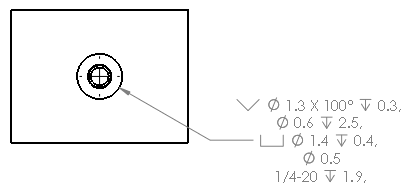

	Odwróć kolejność objaśnień	Odwraca kolejność objaśnień dla otworów utworzonych za pomocą narzędzia Zaawansowany otwór. Opcja Odwróć kolejność objaśnień zaznaczona Opcja Odwróć kolejność objaśnień niezaznaczona Można zdefiniować objaśnienie w operacji poprzez uwzględnienie dodatkowego tekstu. Wpisać tekst do uwzględnienia w obszarze Tekst powyżej i Tekst poniżej.
	Przełącz komunikaty zewnętrzne i wewnętrzne	Wybrać, aby przełączać ciągi tekstowe zewnętrzne i wewnętrzne.
	Wyrównaj	Tekst można wyrównać w poziomie, a dla niektórych standardów, linię wiodącą można wyrównać w pionie. Wyrównaj do lewej , Wyrównaj do środka , Wyrównaj do prawej . Wyrównaj do lewej     Wyrównaj do prawej Wyrównaj do góry , , Wyrównaj do dołu Wyrównaj do góry Wyrównaj do środka Wyrównaj do dołu
	Symbole	Kliknąć, aby ustawić wskaźnik w miejscu, w którym ma zostać umieszczony standardowy symbol. Kliknąć ikonę symbolu lub kliknąć Więcej, aby uzyskać dostęp do Biblioteki symboli. Zobacz Używanie biblioteki symboli.
	Wszystko wielkimi literami	Wyświetla dla wybranego wymiaru lub objaśnienia otworu tekst wielkimi literami w obszarze graficznym. Usunąć zaznaczenie tej opcji, aby uaktywnić z powrotem tryb wielkich i małych liter.
	Wyświetlanie wymiaru sfazowania.	Odległość X Odległość. Odległość X Kąt Kąt X Odległość C Odległość Dostępne tylko dla sfazowań o kątach 45°.

Wymiary w dwóch jednostkach

Określa, że wymiar jest wyświetlony zarówno w jednostkach miar systemu jak i w innych jednostkach.Obydwie jednostki są określone w polu Właściwości dokumentu - Jednostki .We Właściwości dokumentu — Wymiary , ustawiamy gdzie wyświetlone są alternatywne jednostki.Wymiary w dwóch jednostkach są wyświetlone w nawiasach kwadratowych.

	Dokładność jednostek	Należy wybrać z listy ilość cyfr dziesiętnych po przecinku z listy dla wartości wymiaru.
	Dokładność tolerancji	Należy wybrać liczbę cyfr po przecinku dla wartości tolerancji.
	Połącz dokładności z modelem	W przypadku importowanych wymiarów ustawia zmiany w jednostce lub dokładności tolerancji dla jednostek drugorzędnych na parametryczne z modelem.
	Zaokrąglanie do wewnątrz	Kontroluje zaokrąglanie do wewnątrz dla każdego indywidualnego wymiaru.
	Podziel	Wybrać, aby ustawić nowe wymiary z wymiarami w dwóch jednostkach, aby wyświetlić podział powyżej i poniżej nieprzerwanej linii wymiarowej. Można podzielić tekst tylko wtedy, gdy Pozycja tekstu jest ustawiona jako Ciągła linia wiodąca, tekst wyrównany w części Narzędzia > Opcje > Właściwości dokumentu > Wymiary dla wymiaru.
