Pode ser necessário fazer um corte normal em um local específico em uma peça. Ilustrada abaixo está a comparação entre um corte normal com os parâmetros Extensão versus Plano de offset.
Considere haver uma peça ou um corpo de chapa metálica inclinada e um tubo que precisa ser soldado na parte superior da peça. Esse exemplo mostra uma vista de seção para fins de ilustração.
 |
 |

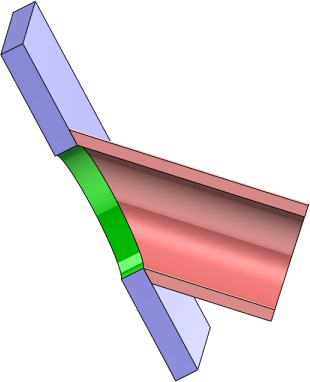

| O parâmetro Extensão cria um canto perfeitamente fechado em um lado e um espaçamento grande no outro lado. Com essa abordagem, é necessário a soldar bastante material no espaçamento para conectar o tubo à peça. |

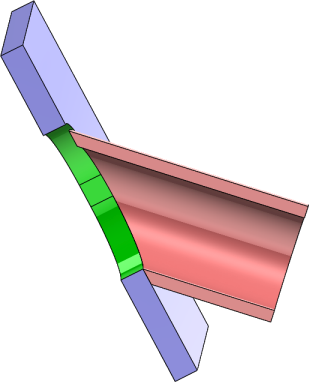

O Plano de offset permite selecionar a referência de chapa metálica como face superior e definir o offset para 0. O contorno resultante permite criar uma solda com menos esforço e material. |
