Criação de cortes normais

Para criar cortes normais:

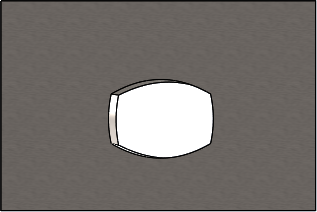

  1. Abra uma peça de chapa metálica que possua um corte com paredes laterais não normais.

  2. Clique em Corte normal (barra de ferramentas Chapa metálica) ou Inserir > Chapa metálica > Corte normal.
  3. Defina as opções no PropertyManager.

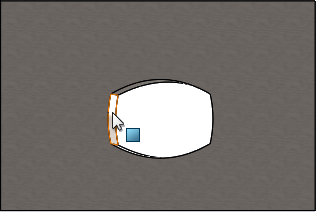

  4. Na área de gráficos, selecione a face do corte.

  5. Clique em .

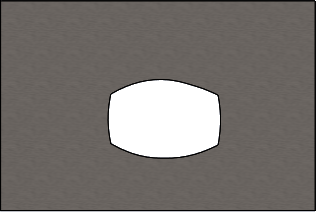

    As faces do corte são normais em relação às faces superior e inferior da peça.
