A ferramenta Extração manual substitui a ferramenta do editor de Reconhecimento de caracteres ópticos (OCR, Optical Character Recognition). Ela é simplificada para tornar a extração manual de anotações mais rápida para criar o balão.
Para criar manualmente o balão de arquivos PDF:
- No SOLIDWORKS Inspection independente, clique em Novo
.
- Na caixa de diálogo Templates de projetos, selecione um template e clique em
.
- Na caixa de diálogo Abrir arquivos CAD/PDF, selecione um arquivo PDF e clique em Abrir.
- Clique em Extração manual
(faixa de opções do documento) e selecione o tipo de anotação para criar o balão:
- Dimensão
- Tolerâncias geométricas
- Nota
- Acabamento de superfície
- Solda
- Outro. Inclui anotações como temperatura, torque e resistência elétrica.

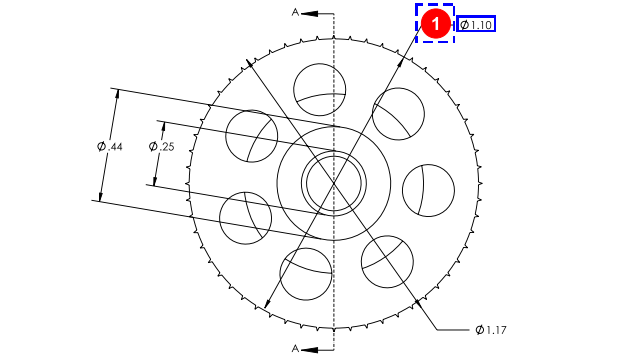

- No arquivo PDF, selecione uma anotação do tipo selecionado na etapa anterior.
- No PropertyManager de Propriedades/preferências, em Geral, Inspeção, Balão e Personalizado, digite os valores para os dados restantes na anotação.
