Se você usar tabelas de calibração para definir a espessura das peças de chapa metálica, o número do calibre será exibido na caixa de diálogo Propriedades da lista de corte. No desenho associado, o valor do medidor está disponível para anotações e listas de corte.
Na caixa de diálogo Propriedades da lista de corte, Valor avaliado para Medidor de chapa metálica é Número do medidor GA. Por exemplo, se você usar um calibre 3 em uma peça de chapa metálica, Valor avaliado será 3 GA.
Em desenhos, você pode vincular uma anotação à propriedade Calibre de chapa metálica e incluir a propriedade em uma lista de corte.
Para vincular anotações a valores de calibres:
- No desenho de uma peça de chapa metálica, clique em uma anotação, como Anotação
.
- No PropertyManager, clique em Vincular à propriedade
.
- Na caixa de diálogo Vincular à propriedade, no Nome da propriedade, selecione Calibre de chapa metálica.

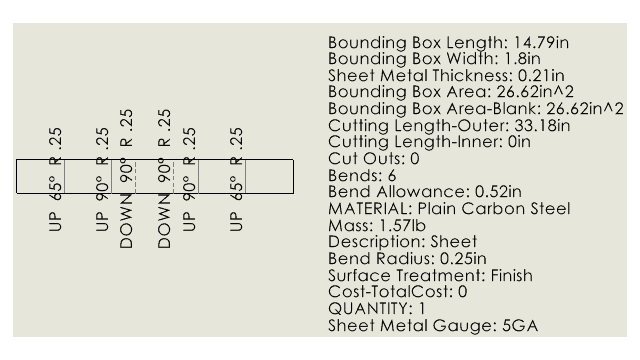

Para incluir as propriedades do valor de calibre nas listas de corte:
- Clique com o botão direito do mouse em uma vista de padrão plano e selecione .
- Clique na folha para colocar as propriedades da lista de corte.
