Reservar cabos

Você pode reservar cabos.

1. Para reservar cabos, siga um destes procedimentos:
   • Clique em Diagrama de linha > Reserva de cabos .
   • Clique com o botão direito do mouse em um cabo de diagrama de linha e clique em Reservar cabos e vias .

   Comando	Descrição
   Novo cabo	Abre o catálogo de cabos, no qual você pode selecionar referências para adicionar ao projeto elétrico. Para obter mais informações, consulte
   Excluir	Exclui os cabos selecionados. Um cabo não pode ser excluído se as suas vias estiverem em uso.
   Propriedades	Mostra as propriedades do cabo selecionado. Para obter mais informações, consulte
   Duplicar	Copia um ou vários cabos, incluindo todas as suas propriedades associadas, como peça e caminho da função. A numeração é incrementada automaticamente.
   Substituir	Substitui o cabo selecionado por outro do catálogo. O novo cabo deve possuir, ao menos, a mesma quantidade de vias que o cabo sendo substituído.
   Trocar	Alterna a origem e o destino do cabo.
   Dissociar via de cabo	Desconecta as vias de cabo selecionadas.
   Desfazer	Cancela o último comando usado.
   Refazer	Cancela o resultado do último comando Desfazer usado.
   Modo Árvore	Gerencia o tipo de exibição da lista de cabos. Os cabos podem ser agrupados por função ou por origem-destino.
   Filtros	Filtra os cabos listados por marca, referência de peça ou locais de Exportação para Excel.
   Cabos pré-reservados	Oculta automaticamente todos os cabos, exceto aqueles que foram reservados. Clique neste ícone novamente para remover o filtro.

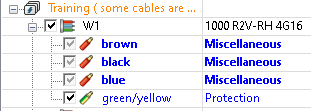

2. Selecione as vias.
3. Selecione o cabo para selecionar todas as vias.
   Selecione Automático ou Manual para selecionar as vias.
4. Clique em OK para salvar a seleção.

   Um item de texto correspondente ao cabo selecionado é automaticamente colocado na linha. O estilo e o conteúdo desse texto podem ser personalizados na guia texto das propriedades do projeto elétrico.

   As vias dos cabos são reservadas. Eles não estão instalados.
