Cada fio inserido no esquemático pode ser cabeado, contanto que esteja conectado a um símbolo ou borne.
-
Para abrir o comando de cabeamento, clique com o botão direito do mouse em um fio e clique em Associar vias de cabo.
O comando de cabeamento é ativado na seleção múltipla dos fios. Essa interface é semelhante ao gerenciamento de cabos.
-
Para Associar vias de cabo
, faça o seguinte:
-
Selecione as vias na metade superior da caixa de diálogo.
-
Selecione o fio a ser conectado na seção inferior.
As vias de cabo estão associadas em ordem de exibição. A primeira via na lista é alocada para o primeiro fio na lista, a segunda via é alocada ao segundo fio e assim por diante.
Organize a lista de fios de acordo com a lista das vias.
| Cor |
Descrição |
| Via de cabo azul (negrito) |
Associada a um fio. |
| Via de cabo verde (negrito) |
Atribuída a um dos fios selecionados. |
Negrito significa que a via do cabo está em um esquema. As vias dos cabos azuis sem negrito estão apenas no diagrama de linha.
-
Para desassociar as vias dos cabos, clique em Dissociar via do cabo
.

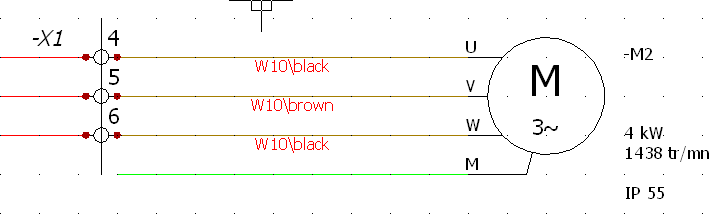

O cabeamento das vias selecionadas é excluído. Após confirmação de suas alterações, o esquemático será atualizado automaticamente. Uma mensagem correspondente ao cabo é automaticamente colocada na linha. Você pode personalizar o texto (estilo e conteúdo) na guia texto das propriedades do projeto elétrico.
