Можно вставить разделение инструментов для создания блоков сердцевины и полости для литейной формы.
Чтобы создать разделение инструментов, деталь должна иметь не менее трех тел поверхности в папке Тела поверхности
: тело поверхности сердцевины, тело поверхности полости и тело поверхности разъема. Можно создать литейную форму из разделения инструментов для нескольких деталей или для нескольких экземпляров одной и той же части.
Чтобы предотвратить смещение блоков сердцевины и полости, можно добавить фиксирующую поверхность по периметру поверхностей разъема перед вставкой разделения инструментов в литейную деталь. Также можно создать фиксирующую поверхность автоматически при вставке разделения инструментов. Чтобы закрыть отверстия в литейной детали, можно добавить отсекающие поверхности.
Если тела поверхности не будут включены вместе с литейной деталью заранее, можно включить набор отдельных поверхностей, чтобы команда Разделение инструментов могла автоматически сшить вместе.
Чтобы открыть окно Поверхность разъема PropertyManager, выполните одно из следующих действий:
- Нажмите Разделение инструментов
(панель инструментов "Инструменты для литейной формы").
- Нажмите .
- Правой кнопкой мыши нажмите элемент "Разделение инструментов" и нажмите Редактировать элемент
.
Размер блока
|
Глубина в направлении 1
|
Указывается глубина разделения на сердцевине литейной формы. |
|
|
Глубина в направлении 2
|
Указывается глубина разделения на полости литейной формы. |
| |
Фиксирующая поверхность
|
Автоматически создается фиксирующая поверхность для разделенной литейной формы. |
|
Угол уклона
|
Указывается угол уклона фиксирующей поверхности. |

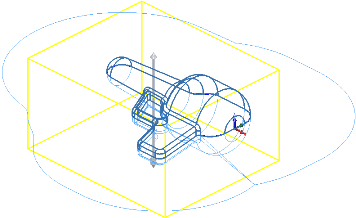

Сердцевина
|
Тела поверхности сердцевины
|
Отображаются и выделяются выбранные поверхности, которые определяют сердцевину литейной формы. |

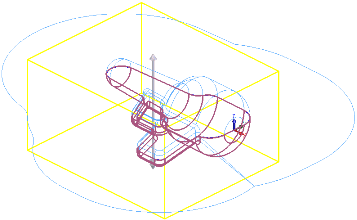

Полость
|
|
Тела поверхности полости
|
Отображаются и выделяются выбранные поверхности, которые определяют полость литейной формы. |

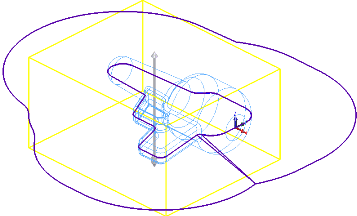

Поверхность разъема
|
|
Тела поверхности разъема
|
Отображаются и выделяются выбранные поверхности, которые определяют поверхность разъема для разделения литейной формы. |

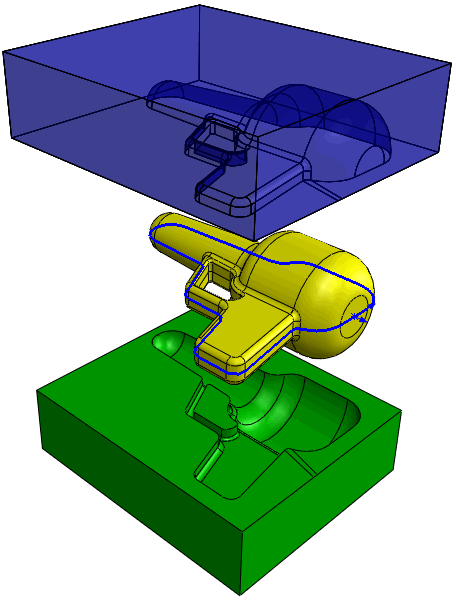

| Литейная форма после разделения инструментов |
|---|
|
