Факты о параметре контакта Узел с поверхностью.
- Не требует, чтобы грани изначально соприкасались.
- Не требует общих узлов сетки между исходной и целевой гранями.
- Допускаются вершины, кромки и грани в качестве Набора 1.
- Эта формула контакта доступна для статических, нелинейных и термических исследований. Для статических и нелинейных исследований этот тип контакта предотвращает интерференцию между гранями источника и цели, но позволяет им отодвигаться друг от друга для образования зазоров. Для термических задач можно использовать параметр "Тепловое сопротивление".
- Хотя контакт Поверхность с поверхностью является в общем более точным, параметр Узел к поверхности дает лучшие результаты, если площадь контакта между двумя гранями становится очень малой или сокращается до линии или точки.

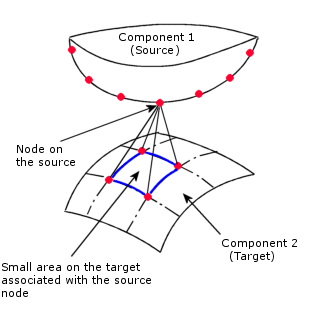

- Рисунок показывает возможную деформацию двух граней с независимыми сетками.
- Для каждого узла на источнике программа назначает одну или более грань на цели.
Программа самостоятельно выбирает объекты источника и цели. Они определены при помощи объектов Набора 1 и Набора 2 в окне PropertyManager Локальные взаимодействия.
