Применение к грани неравномерного давления в определенном направлении

Чтобы приложить неравномерное давление на грань в определенном направлении:

  1. В дереве исследования Simulation нажмите правой кнопкой мыши на значок Внешние нагрузки и выберите Давление .
    Появится окно PropertyManager Давление.
  2. В разделе Тип выберите Использовать справочную геометрию.
  3. Для параметра Грани для давления выберите грань, к которой необходимо приложить неравномерное давление.
  4. Для параметра Грань, Кромка, Плоскость, Оси для направления выберите объект для направления.
  5. Выберите компонент давления в соответствии с объектом, выбранным для направления следующим образом:
    • Если в качестве направления установлены грань или плоскость, выберите один из указанных ниже параметров: Вдоль плоскости - направление 1 , Вдоль плоскости - направление 2 или Перпендикулярно плоскости .
    • Если в качестве направления задана кромка, то давление вдоль нее выбирается по умолчанию .
    • Если в качестве направления задана ось, выберите одну из указанных ниже составляющих: Радиальная , Вдоль окружности или Осевая .
  6. В окне Значение давления выполните следующие действия.
    1. Для давления выберите единицу измерения .
    2. В поле Значение давления введите значение приложенного давления.
  7. Выберите Неравномерное распределение.
  8. В окне Выберите систему координат выберите систему координат: декартовую, цилиндрическую или сферическую.

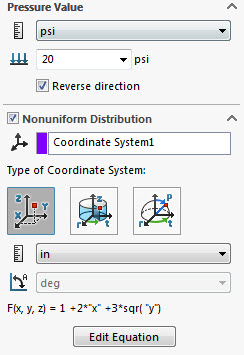

  9. Нажмите Редактировать уравнение, чтобы ввести уравнение, описывающее неравномерное распределение. Например:

    Вышеуказанные параметры создают следующее давление в декартовой системе координат:

    P(x,y) = 20 ( 1+2*X+3*sqrt (Y))

  10. Нажмите .
    После определения давления с неравномерным распределением, можно навести курсор на обозначение стрелки давления, чтобы посмотреть значение давления в этой точке.

    В SOLIDWORKS Simulation значения давления отображаются только в местоположениях обозначений стрелок. Программа создает достаточное количество обозначений стрелок на базе геометрии, к которой применяется давление.



    В примечании приводятся следующие сведения.
    • Давление. Значение давления, включая единицу измерения давления
    • Неравномерное. Уравнение, которое определяет неравномерное распределение давления, включая единицу измерения длины
    • x, y и z. Координаты X, Y и Z выбранного обозначения стрелки в соответствующей системе координат.
    • Интенсивность. Значение уравнения, которое определяет неравномерное распределение в местоположении выбранного обозначения стрелки
    • Макс. интенсивность. Максимальное значение уравнения, которое определяет неравномерное распределение по всем местоположениям обозначений стрелок
    • Абсолютное. Значение давления * значение уравнения в местоположении выбранного обозначения стрелки
