Выносные линии размеров

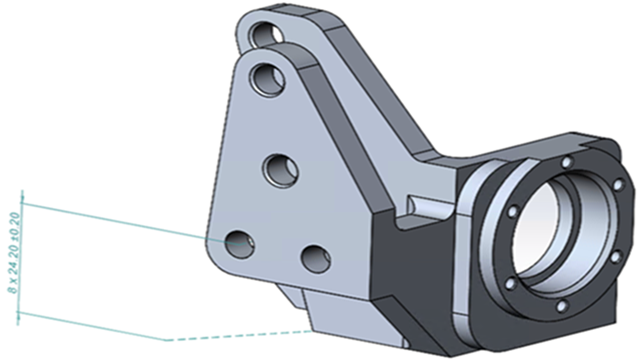

Для соединения размеров с моделью можно использовать выносные линии размеров.

Чтобы отобразить выносные линии размеров, выполните следующие действия.

Нажмите Инструменты > Параметры > Свойства документа > DimXpert > Параметры отображения.
В разделе Линейный размер выберите Соединить выносные линии размера с моделью.

Поиск 'Выносные линии размеров' в Базе знаний SOLIDWORKS.
