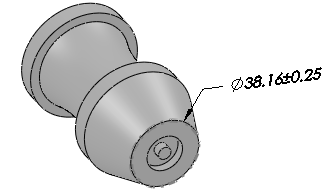

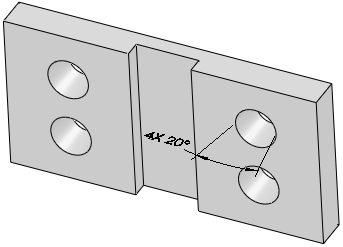

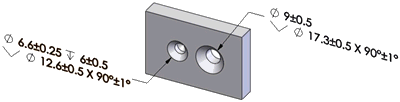

DimXpert 大小尺寸支持的特征 特征 范例和尺寸类型 凸台 直径 倒角 角度-距离 距离-距离 DimXpert 使用 SOLIDWORKS 倒角的定义方法标注倒角的尺寸。 通过拓扑识别的倒角的尺寸被标注为距离-距离。 圆锥体 一组外部或内部圆锥面必须具有同样所包括在内的角度而且位于共用基准面上。 圆柱 半径 特征 范例和尺寸类型 圆角 半径 相交圆 圆派生自圆锥面和基准面的相交处。 圆锥面必须与基准面垂直，而且不能从椭圆生成。 圆锥面和基准面可被圆角或倒角中断。 柱形沉头孔 孔直径和深度（给定深度时） 柱孔直径和深度 锥形沉头孔 孔直径和深度（给定深度时） 锥孔直径和角度 特征 范例和尺寸类型 简单直孔 直径和深度（给定深度时），或螺纹标识和深度（给定深度时） 凹口 长度、宽度和深度（给定深度时） 在 DimXpert 选项对话框中指定尺寸类型。 宽度 宽度 特征 范例和尺寸类型 球体 父主题DimXpert 大小尺寸 使用 DimXpert 大小尺寸
