用户定义线路中的尺寸和草图定义

当您添加线路零部件作为线路装配体或顶层子装配体的一部分时，存在细微差别。

当线路零部件为线路子装配体的一部分时

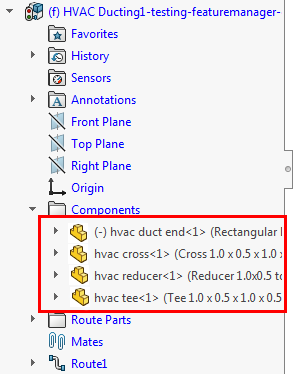

当线路零部件在编辑线路时进行添加，则零件将作为线路子装配体的零部件进行添加。 作为线路子装配体一部分的零部件可通过标注线路 3D 草图尺寸在编辑线路时进行移动。 3D 草图尺寸驱动连接点和线路零部件的位置。

无草图尺寸的情况下： 有草图尺寸的情况下：
为清晰可见，将连接点隐藏。

当线路零部件作为顶层装配体的一部分时

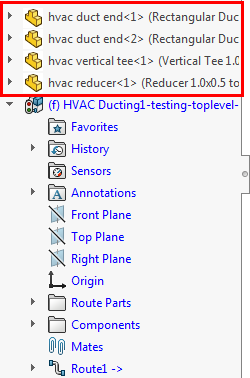

当线路零部件在未编辑线路子装配体时进行添加，则零件将作为顶层装配体的零部件进行添加。 顶层装配体零部件在编辑线路时不可移动。 标注线路 3D 草图尺寸将不会影响线路零部件的放置，但可用于定义特定线路路径。
要使用线路中的顶层装配体零部件，请右键单击零部件上的连接点，然后选择添加到线路。

步路前使用配合完全定义线路零部件： 步路后将步路段添加至线路零部件：
为清晰可见，将连接点隐藏。
