零件 Defeature

凭借 Defeature 工具,您可从零件或装配体移除细节并将结果保存到新文件中,文件中的细节被假定实体(即无特征定义或历史的实体)代替。 您然后可共享新文件,但无须显示模型的设计细节。

Defeature PropertyManager 提供要保留和移除的细节的手动和自动选择工具。

要打开该 PropertyManager:

单击 Defeature (“工具”工具栏)或单击工具 > Defeature

之前 之后

衍生 Defeature 配置

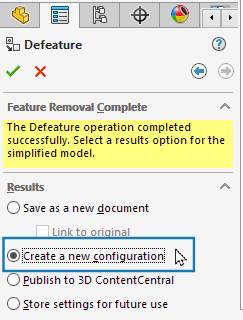

您可以将零件的 Defeature 版本另存为衍生配置。在 Defeature PropertyManager 中的移除特征已完成选项卡上,选择创建新配置以创建衍生 Defeature 配置。

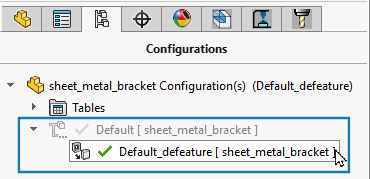

配置选项卡上,零件的 Defeature 版本显示为父配置的衍生配置。

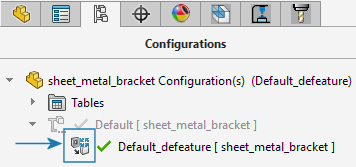

要编辑 Defeature 配置,请右键单击它并选择编辑 Defeature。如果父零件被修改,衍生 Defeature 配置上会出现一个符号以提醒您。

要将 Defeature 配置更新为修改的父文件,请右键单击 Defeature 配置,然后单击更新定义
您不能配置衍生 Defeature 配置。软件可在所有区域中防止此类情况,在这些区域中您可以配置零件,如 PropertyManager、自定义属性、配置表、设计表等。

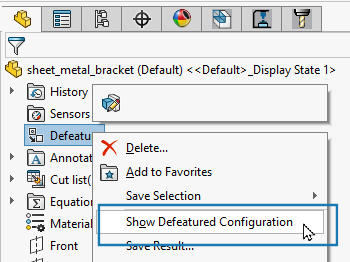

您可以在显示父配置和衍生 Defeature 配置之间切换。如果正在显示父配置,要切换到 Defeature 配置,请在 FeatureManager 设计树中右键单击 Defeature 实体,然后单击显示已取消特征的配置

要切换回父配置,请在 FeatureManager 设计树中右键单击 Defeature 特征,然后单击显示父配置
