计算投影曲面面积

您可使用侧影轮廓实体工具和测量工具计算模型的投影曲面面积，这对于模具加工很有用。

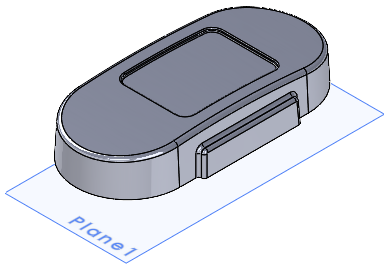

1. 在模型中，选择现有基准面或生成与要计算的模型曲面等距的基准面。

2. 在 FeatureManager 设计树中，选择该基准面，然后单击草图 。
3. 单击侧影轮廓实体 （“草图”工具栏），或单击工具 > 草图绘制工具 > 侧影轮廓实体 。
4. 在 PropertyManager 中，选择外部轮廓，然后针对要显示其轮廓的实体选择模型。
   这会将模型外部侧影轮廓实体的草图投影到基准面上。


5. 单击平面 （曲面工具栏）或 插入 > 曲面 > 平面 。
   在 PropertyManager 中，对于边界实体 ，当前草图出现。
6. 单击 以创建投影草图的平面。
7. 单击测量（“工具”工具栏），或单击工具 > 评估 > 测量 。

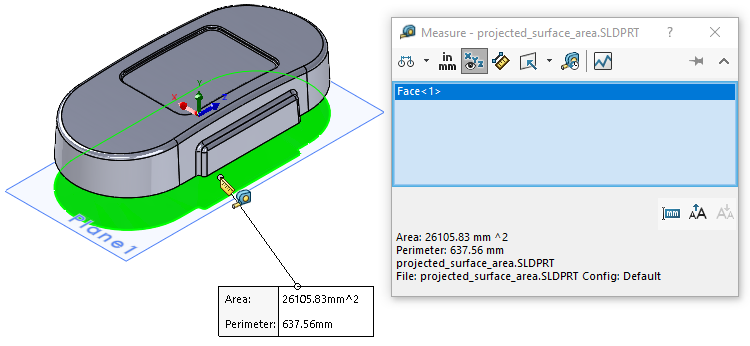

8. 选择平面以显示模型的投影曲面面积。
