在最终渲染中包含标注和尺寸

您可在 PhotoView 360 最终渲染中包含尺寸和标注（如果它们在零件或装配体中当前可见）。

相对于 SOLIDWORKS 图形区域中的图像，最终渲染的尺寸和标注具有以下特点：

  • 具有相同比例。
  • 具有相同的相对位置。
  • 显示相同的文本、符号和引线。

要在最终渲染中包括注解和尺寸：

  1. 执行以下其中一项操作：
    • 单击 PhotoView 360 > 排定渲染。

      在排定渲染对话框中，选择渲染可见注解和尺寸。

      要创建仅包含注解和尺寸的附加 .png 文件，请选择将注解保存到一个单独的图像。

    • 单击 PhotoView 360 > 最终渲染。

      将出现一个对话框，带有用于包括尺寸和注解的选项。

      选择在最终渲染中包含尺寸和/或标注来绕过最终渲染对话框并使用保存图像对话框立即保存预览图像。

      选择渲染但不包含尺寸和/或标注来打开最终渲染对话框以在保存图像之前对您的渲染进行细节调整。将不会渲染图形区域中可见的尺寸和标注。

    如果您选择渲染尺寸和注解，渲染注解进度栏将报告正在转移到 PhotoView 360 的模型信息。
  2. 渲染完成后，单击确定。

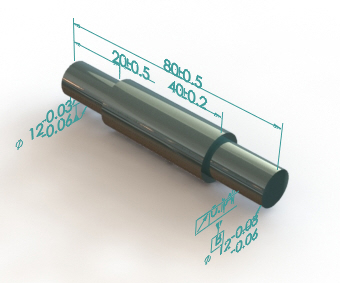

    渲染的图像将包括尺寸和注解。
