手动创建 PDF 文件的零件序号

手动提取工具取代光学字符识别 (OCR) 编辑器工具。它经过简化，可更快地手动提取要创建零件序号的注解。

要手动创建 PDF 文件的零件序号：
  1. 在 SOLIDWORKS Inspection Standalone 中，单击新建 。
  2. 在项目模板对话框中，选择一个模板，然后单击 。
  3. 在打开 CAD/PDF 文件对话框中，选择 PDF 文件并单击打开。
  4. 单击手动提取 （“文档”功能区），并选择要创建零件序号的注解类型：
    • 尺寸
    • 形位公差
    • 注释
    • 表面粗糙度
    • 焊接
    • 其他。包括温度、扭矩和电阻等注解。

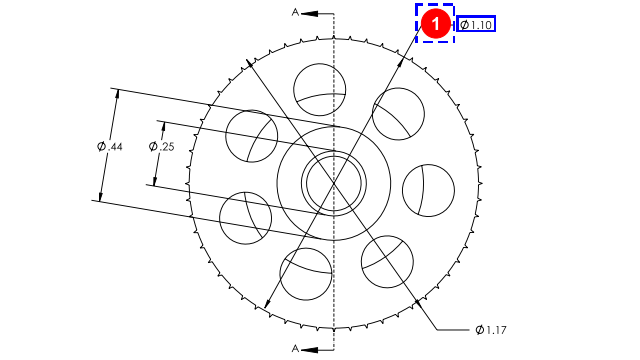

  5. 在 PDF 文件中，框选您在上一步中选择的类型的注解。
  6. 在属性/首选项 PropertyManager 中的常规、检查、零件序号和自定义下，输入标注中剩余数据的值。
