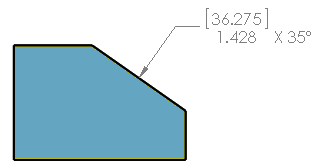

文档属性 - 倒角尺寸 可以指定倒角尺寸的文档层绘图设定。适用于所有文档类型。 要打开此页面： 请在打开工程图后，单击 选项 （“标准”工具栏），选择 文档属性，然后选择 尺寸 > 倒角。 总绘图标准 总绘图标准 从所选绘图标准页面设定继承而来。 基本倒角尺寸标准 基本倒角尺寸标准 选择一个标准： ANSI ISO DIN JIS BSI GOST GB 引线/尺寸线样式 选择： 样式。 引线样式 引线厚度 选择： 一个厚度值，或选择自定义大小，然后输入厚度值。 文本 字体 单击以修改字体。 水平 文字调整 左 中 右 垂直文字调整 上 中 下 倒角文字格式 1 X 1 距离乘以距离 1 X 45° 距离乘以角度 45° X 1 角度乘以距离 C1 倒角距离（仅 45 度角） "X" 格式 选择大写或小写 x。 双制尺寸 双制尺寸显示 选择此项可以双制单位显示尺寸。 为双显示显示单位 选择此项可显示第二组尺寸的单位。 文本位置为“水平、下划线文字”或“水平文字，沿模型延伸线”时分割 选择以使用双制尺寸设置新倒角尺寸，从而显示尺寸线上方和下方的分割线。 水平、下划线文字 水平文字，沿模型延伸线 尺寸值的位置 上 下 右 左 主要精度 单位精度 为值选择小数点后包含的位数。 公差精度 为公差选择小数点后包含的位数。 双精度 单位精度 为次要单位的值选择小数点后的位数。 公差精度 为次要单位的公差值选择小数点后的位数。 角度精度 单位精度 为值选择小数点后包含的位数。 公差精度 为公差选择小数点后包含的位数。 图层 图层 选择一个图层。 必须首先为工程图创建图层，然后才能为文档属性中选择这些图层。 必须在工程图视图文档的图层（“图层”工具栏）中选择依照标准以应用这些图层设置。 文本位置 水平文字 水平、下划线文字 带角度的文字 带角度的下划线文字 水平文字，沿模型延伸线 选项 公差(T) 单击以设置公差。 移除 deg/min 和 deg/min/sec 值为 0 的单位 选择隐藏有零值的单位，如当选定 73º0'37" 时，显示为 73º37"。 父主题文档属性 - 尺寸 图层 倒角尺寸 尺寸标注引线 缩短线性尺寸
