焊件轮廓的默认位置为 install_dir\data\weldment
profiles。
焊件轮廓文件夹中的子文件夹结构决定出现在结构构件 PropertyManager 中的选择。
PropertyManager 中的
选择以及相应的文件资源管理器文件夹和文件结构设置如下：
-
本营文件夹。包含一个或多个标准文件夹。在下面的示例中，焊件轮廓是主文件夹，包含九个标准文件夹，例如 ansi、ansi inch 和 iso。在 PropertyManager 中，每个标准文件夹的名称在标准中作为选择出现。
- 标准文件夹。包含一种或多种类型的已配置库特征零件，例如角铁、c 槽和管道。在 PropertyManager 中，选择标准后，库特征零件的名称将显示在类型中。
- 类型库特征零件。包含库特征零件的一个或多个配置。在 PropertyManager 中，选择类型后，库特征零件的配置名称将显示在大小中。

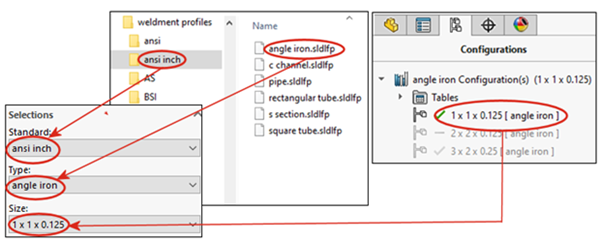

结构构件 PropertyManager 和文件资源管理器：
