在焊接表中组合相同的焊接类型

您可在焊接表中组合相同的焊接类型。此表格可汇总焊接长度、焊接质量和各项的数量。

在焊接表中组合相同的焊接类型：

  1. 单击表格左上角的移动表格图标 ，选择焊接表。
  2. 在焊接表 PropertyManager 中的选项下，选择组合相同的焊接类型。
  3. 单击 。
    当焊缝数据发生更改时，焊接表也会更新。

确定相同焊接类型的因素包括： 大小、符号、焊接注释、焊接材料和焊接工艺。 在本范例中，执行焊接类型组合后，行 1 和 2、行 6 和 7 以及行 8 和 9 将组合在一起。 行 3 和 4 不会组合在一起，因为它们属于不同的焊接类型。 例如，当行 1 和 2 组合后，焊接长度为 180 (2x50 + 2x40)，数量为 1。

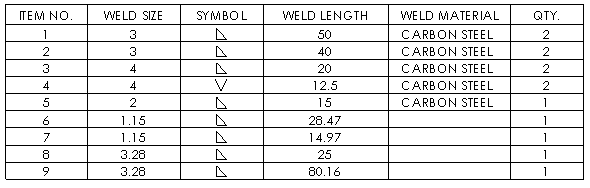

未组合（焊缝按类型、大小和长度进行分组。）
已组合（焊缝按类型和大小进行分组。）
