使用特征选择器

特征选择器是浮动的、上下文相关的工具栏，您可以使用它区分不同的 DimXpert 特征类型。

可用的特征选择器选择取决于所选的面和激活的命令。特征选择器可用于所有特征的选择：

• 尺寸
• 基准点
• 形位公差
• 自动公差方案
• 阵列生成

特征选择器中特征的顺序基于它们的复杂度：

• 基准面、圆柱和圆锥等基本特征位于左边。
• 柱形沉头孔、凹口、槽口和阵列等组合特征位于中间。
• 复合孔和相交点等复合特征位于右边。复合特征需要额外选择。

在 DimXpert 中，单个面通常可定义需要不同尺寸和公差的多个制造特征类型。

范例：使用特征选择器

要使用特征选择器为孔阵列生成单独的大小尺寸：

1. 打开一个零件，以使用零件的 DimXpert 标注尺寸。
2. 单击大小尺寸（MBD 尺寸工具栏）或工具 > MBD 尺寸 > 大小尺寸。
3. 选择左侧孔的面。

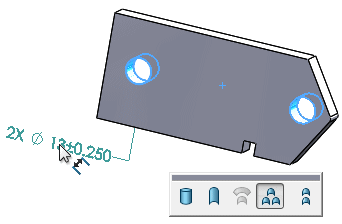

   特征选择器默认为 2X 孔阵列。


4. 单击特征选择器上的孔 。

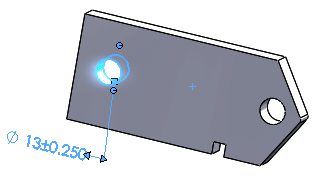

5. 在图形区域中单击以放置尺寸。


6. 在 PropertyManager 中，在公差/精度下，键入 0.5 作为最大变量。

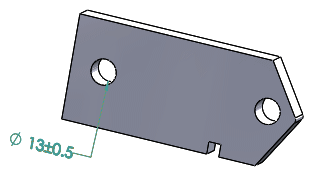

7. 单击 。

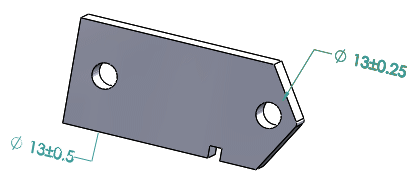

8. 使用默认的公差值为右侧孔重复此程序。
