由于接线图符号是独立符号，因此您可以在符号管理中创建此类型的符号。
管理创建接线图符号的规则与创建原理图符号的规则相同，设备连接点和回路除外。因为接线图符号未连接至电线，无法访问回路和连接点插入命令。
标注定义
有两种标注：
- 向设备（如标注或制造商零件）传递数据的标注。
- 传递特定于每个设备材料端子的连接数据的标注。
您必须在
连接点部分（以
0 结尾）手动构建标注。它们包含设备端子的顺序号。用与材料端子对应的合适顺序号替换
0。
示例：
以使用如下回路和材料端子定义的 Schneider 电气制造商零件 LC1D09B7 为例。

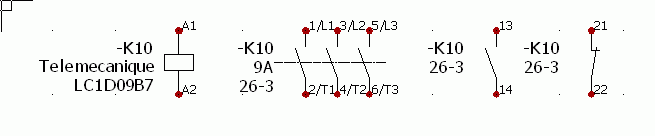

组成此制造商零件的原理图符号如下所示：
- 要传递材料端子号 A1，请放置标注 #Px_TAG_0
- 要传递材料端子号 A2，请放置标注 #Px_TAG_1
- 要传递材料端子号 1/L1，请放置标注 #Px_TAG_2
- 要传递材料端子号 2/T1，请放置标注 #Px_TAG_3
- 要传递材料端子号 21，请放置标注 #Px_TAG_10
- 要传递材料端子号 22，请放置标注 #Px_TAG_11
特定于设备连接点的其他属性的工作方式相同。
与

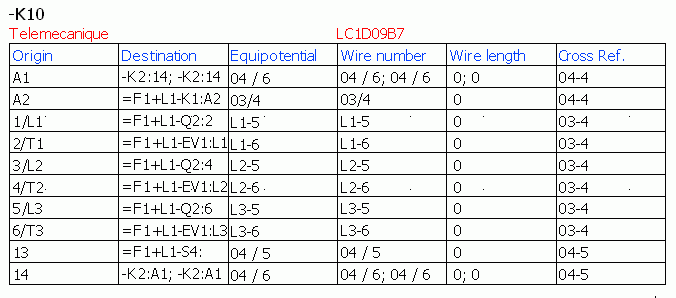

K10 标注关联的接线图符号类似于如下所示：
并给出以下结果：
