打印管理

本主题介绍打印选项卡中的选项。

您可以通过以下方式访问打印选项卡：
  • 单击电气工程 > 打印 。
  • 在可停靠面板中，右键单击电气工程，然后单击打印 。
  • 在可停靠面板中，右键单击文件集，然后单击打印 。仅选择该文件集中的图纸进行打印。
将打开一个选项对话框，让您可以根据电气工程配置设置更新报表和端子排图纸。
  • 更新图纸：所有报表、绘图规则和端子排图纸将在运行该命令前更新。
  • 不更新的情况下继续操作：报表、绘图规则和端子排图纸将不会在运行该命令前更新。
  • 取消：取消操作。图纸不更新。

您可以将打印设置保存到配置文件中，以供将来使用。您可以按需创建尽可能多的配置文件。

选项 说明
打印预览。打开选定图纸的打印预览窗口。
从选择中移除。从所选项中移除选定的图纸。
打印多种配置。使用多种不同配置打印图纸。
列表模式。显示图纸列表。
缩略图模式。显示图纸的缩略图预览。
配置。管理对话框中项目的显示设置。
图纸样式。允许您更改文本和颜色对象的设置。如果您没有为电气工程分配图纸样式配置文件，则将显示一则消息通知您。

打印配置

允许您选择之前创建的打印配置文件以加载所需的打印设置。单击 … 以访问打印配置管理。

页面设置

  • 名称：选择您想使用的打印机。要访问 Windows 打印机参数，请单击属性。
  • 纸张格式：选择由打印机管理的预定义纸张格式。
  • 源：选择您要使用的纸张源。

方向

  • 纵向/横向：选择页面方向。
  • 对称绘制：如果要打印对称图形实体，请选择此选项。

图纸

  • 全部/所选项：允许您选择是要打印电气工程的所有图纸还是所选图纸。单击 … 以选择图纸。详细信息请参阅文档选择器。
  • 颠倒打印顺序：择此选项可从下至上按相反顺序打印图纸。

比例

选择预定义比例或者输入具体比率（打印单位 = 图纸单位）。当您选择预定义比率时，两个字段会显示打印单位和图纸单位。校准格式将图形实体根据所选纸张大小调整至合适尺寸。

副本

  • 副本数：定义要打印的副本数。
  • 分页复制：（如果您选择多份，此选项将可用）允许您对打印的图纸进行配页。

绘图区域

定义要打印的图纸区域。
  • 所有几何形状：由所有可见实体的边界框定义的区域。
  • 图纸边界：图纸参数中由栅格区域定义的区域。
  • 当前视图：保存图纸时在屏幕或当前视图上可见的区域。

绘图样式

图形实体上使用的每一种屏幕颜色都与纸张上的颜色和宽度对应。如果您不使用绘图样式表格，则纸张上的屏幕颜色和线宽将不变。您可以使用绘图样式表格来自定义关联。详细信息请参阅修改打印的绘图样式。

在列表中选择要使用的绘图样式表格。要编辑绘图样式表格，请单击修改绘图样式表格文件。在打开的对话框中，您可以将各个屏幕颜色与打印颜色和宽度关联。在绘图样式表格列表中，如果选择无，则可以选择打印线宽。屏幕和纸张上的颜色和线宽相同。

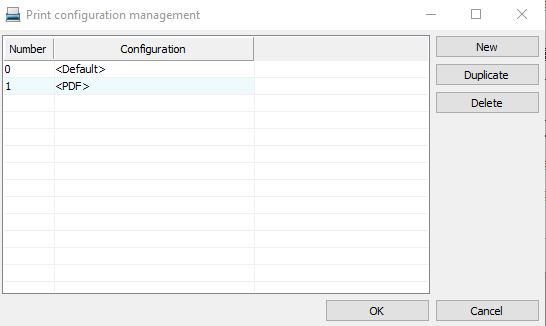

打印配置管理

要访问打印配置管理对话框，请单击：打印管理 > 打印配置 > ...。

如果您有多种不同的图纸打印配置，请从列表中选择一个配置文件，然后选择要使用此配置打印的图纸。根据需要对其他配置文件重复此操作。单击打印多种配置，然后验证要用于打印的配置。

使用对话框右侧的新建、复制和删除来创建、复制或删除配置文件。
