电线布线

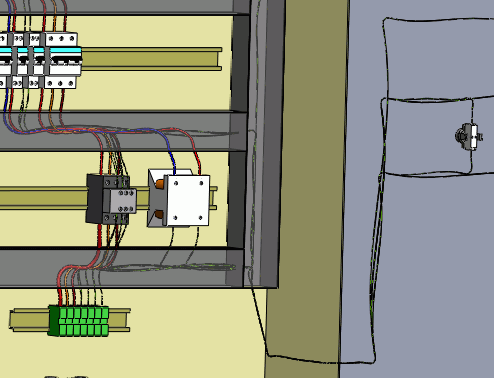

电线布线会在电气安装过程中生成电线路径的 3D 展示。布线路径和连接点可推动布线过程。

避让会管理应用到电线路径的规则。

电线布线仅布线电气工程中的电线。

要访问电线布线：

  • SOLIDWORKS Electrical 3D 菜单：电线布线 。
  • 菜单：工具 > SOLIDWORKS Electrical > 电线布线 。

当您运行电线布线时，左侧的可停靠面板将会改变以显示各种选项。其中的几个参数保存在 SOLIDWORKS Electrical 文件中，并专用于该文件。其他参数都会保存在注册表中，它们对所有 SOLIDWORKS Electrical 文件通用。

分析布线

显示错误。布线结束时会显示报表，报表中显示所有布线错误。单击报表行上的帮助，可查看该错误的信息。

选择线路类型

  • SOLIDWORKS Route。根据 SOLIDWORKS 的管理为电线布线，考虑电线直径。
  • 3D 草图线路。将电线作为 3D 草图布线。此模式在临时布线时更快、效果更好。

选择渲染器类型

  • 使用样条曲线。使用样条曲线（曲线）来确保电线布线的最佳渲染。当您在布线路径中使用样条曲线时，您可手动在其上添加点以改进布线。
  • 使用直线。生成使用直线的电线布线。添加相切会在直线末端插入曲线。

要布线的设备

  • 所有设备。启动装配体内的所有设备的布线。
    • 仅布线活动位置。将电线的布线仅限于顶层装配体。
      这支持生成 SOLIDWORKS 线路和 3DSketchRoute 线路类型。
      • 如果顶层活动位置的电线的源或目标零部件位于电气工程的另一位置或子位置中，则只有这些电线才会与属于活动顶层位置设备的电线一起布线。
      • 如果顶层活动位置的电线的源或目标零部件位于另一个超出范围的位置（例如，活动位置为子位置，且电线位于顶部位置），则电线不会布线。
  • 选定设备。启动一部分设备之间的布线。在图形区域中选择设备。只对连接到所选设备的电线进行布线。

布线参数

第一个参数指定两个布线路径之间的距离。

第二个参数指定连接点和布线路径之间的距离。

第三个参数指定两根电线之间的距离。

您可以通过该图形快速查看设备之间的连接。有两个按钮可用：一个用于显示，另一个用于删除图形。
