您可以使用循环边界条件创建和分析显示循环对称的型腔和浇道布局。 虽然仿真仅针对布局的对称部分运行,但 SOLIDWORKS Plastics 显示完整布局的结果。
要打开循环 PropertyManager:
- 在 PlasticsManager 树中,右键单击边界条件
,然后单击循环
。
循环边界条件可用于 SOLIDWORKS Plastics Professional 和 SOLIDWORKS Plastics Premium。
被标识为循环对称面的面的行为方式与热绝缘相同,可防止从这些面流失热量。
运行分析后,在结果 PropertyManager 中选择显示对称结果,以查看完整型腔和浇道区域的结果。
应用
循环边界条件时,确保模具冷却布局产生对称模具温度。 在没有对称模具温度的情况下,包括完整的模腔和浇道布局以及用于精确仿真的模具冷却水路。
在使用循环边界条件解释仿真结果时,请务必小心。
设置
|
沿实体 |
通过指定对称轴以及一个或两个平面(模腔和浇道布局绕其对称)来,创建循环边界条件。 |
|
沿基于草图的浇道 |
通过指定对称轴和循环模式中的实例数,创建循环边界条件。 |
 |
循环轴 |
指定绕其创建循环布局的轴。 选择基于草图的浇道系统的中心轴。 |
 |
面 1 |
指定与第一个对称平面对应的浇道区域面。 选项面 1 和面 2 仅在选择沿实体时可用。
|
 |
面 2 |
指定与第二个对称平面对应的浇道区域面。 选定面在图形区域中以蓝色突出显示。
|
 |
实例数 |
指定以循环模式重新创建的实例数。 |
|
显示预览 |
显示图形区域中完整型腔或浇道布局的线框几何图形。 在继续仿真之前,确认完整布局准确。
|
 |

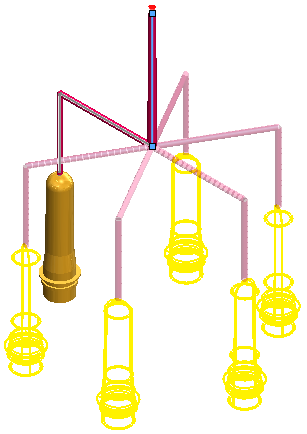

完整型腔和浇道布局预览,以六个实例的模式显示绕其中心轴的循环对称。 |
