浇口顾问通过考虑指定的材料、工艺条件和开模方向来评估零件的几何体,以确定最多四个合适的浇口。
要打开浇口顾问 PropertyManager:
- 在 PlasticsManager 树中,右键单击边界条件
,然后单击浇口顾问
。
浇口顾问 PropertyManager 仅可用于单种材料注塑工艺。 如果模型有浇道区域,您不能使用浇口顾问 PropertyManager,因为已定义浇口。
- 如果模型已指定浇口,则会出现一条警告消息,提示您在浇口顾问评估模型的潜在浇口之前将其删除。
- 浇口顾问不支持使用热固性材料的算例。
指定
位置数量 |
指定合适的浇口数量(最多四个)。 |
开模方向 |
选择以下项之一:
自动
|
SOLIDWORKS Plastics 扫描模型的几何图形,以确定沿三个默认平面之一的开模方向。
|
用户定义
|
指定开模方向的基准面。您可以选择现有平面或选取平面的曲面或面来确定开模方向。
|
|
排除的区域 |
定义浇口顾问不考虑的模型区域。 |
结果审核 |

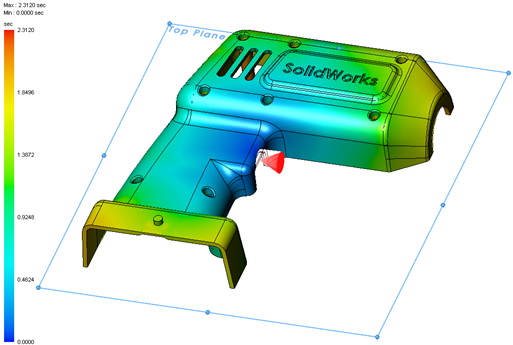

显示建议的浇口和填充图解预览。 根据建议的浇口预测塑料材料如何充填模具。
|
 |
红色符号指向浇口顾问选择的潜在浇口。 |
