切割清单属性中的规格值

如果您使用规格表来定义钣金零件的厚度，规格编号将出现在切割清单属性对话框中。在关联工程图中，规格值可用于注解和切割清单。

在切割清单属性对话框中，钣金规格的评估值为规格编号 GA。例如，如果在钣金零件中使用 3 规格，则评估值为 3 GA。

在工程图中，您可以将注解链接到钣金规格属性，并将属性包括在切割清单中。

要将注解链接到规格值：

1. 在钣金零件的工程图中，单击注解，如注释 。
2. 在 PropertyManager 中，单击链接到属性 。
3. 在链接到属性对话框中，在属性名称中选择钣金规格。

要在切割清单中包括规格值属性：

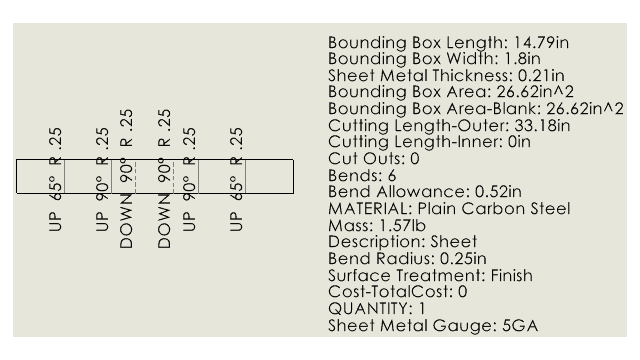

1. 右键单击平板型式视图，然后选择注解 > 切割清单属性。
2. 在图纸中单击以放置切割清单属性。
