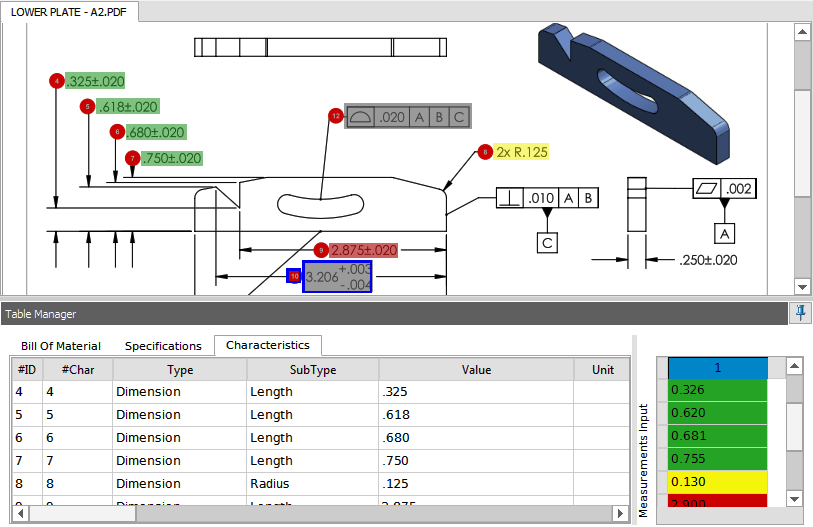

Rozhraní Vstup měření umožňuje zadávat do kontrolního projektu skutečné měřené hodnoty. Software SOLIDWORKS Inspection během zadávání měřených hodnot porovnává požadovanou hodnotu se skutečnou hodnotou. Naměřené hodnoty jsou poté zvýrazněny, aby bylo zřejmé, zda jsou ve stavu Vyhovuje, Nevyhovuje , Mezní hodnota nebo Nespecifikováno.
Poté software SOLIDWORKS Inspection vystínuje buňku s měřenou hodnotou i kótu ve výkresu zeleně, červeně nebo žlutě podle nastavení barev.
Měření můžete zadávat do tabulky
Vstup měření následujícími způsoby:
- Ruční zadání měření.
- Pomocí digitálního mikrofonu nebo digitálního měřidla připojeného k počítači
Po zadání měření můžete výkres uložit ve formátu PDF nebo exportovat výsledky do kontrolního reportu.
