Sie können die in DimXpert verwendete allgemeine Toleranzdatei Ihren Anforderungen entsprechend anpassen.
So passen Sie die allgemeine Toleranzdatei an:
- Öffnen Sie im Ordner unter mithilfe von Excel die Datei general tolerances.xlsx.
Die Datei enthält die folgenden Abschnitte:
| Linear |
Gibt Bereiche und Toleranzen für lineare Bemaßungen an. |
| Bruchkante |
Gibt Bereiche und Toleranzen für Fasen- und Verrundungsbemaßungen an. |
| Winkelbemaßung |
Gibt Bereiche und Toleranzen für Winkelbemaßungen an. |
| Einheiten |
Gibt die Maßeinheiten für lineare und Winkelwerte in der Tabelle an. |
- Legen Sie die Maßeinheiten für die Werte in der Tabelle unter Einheiten fest.
Wenn Sie die allgemeine Toleranzdatei in einem Modell verwenden, das unterschiedliche Einheiten aufweist, werden die Werte automatisch so konvertiert, dass sie den Modelleinheiten entsprechen.
- Passen Sie die Werte in der Datei an.
Beispiel:

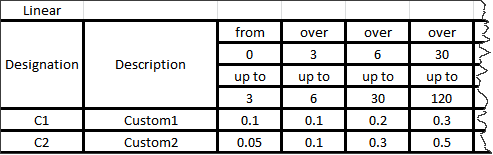

- Um Custom1 für lineare Bemaßungen zu ändern, suchen Sie nach dem Abschnitt Linear.
- Ändern Sie die Werte in der Zeile Custom1.
Um z. B. die Toleranz für lineare Bemaßungen, die im Bereich von über 6 und bis zu 30 liegen, von 0,2 auf 0,3 zu ändern, ändern Sie den entsprechenden Wert für
Custom1 von 0,2 auf 0,3.
Die Formatierung in der allgemeinen Toleranzdatei muss beibehalten werden. Wenn Sie die Formatierung ändern, wird die Datei nicht als gültig erkannt und stattdessen werden die Standardwerte verwendet. Ordnen Sie Zellen beispielsweise nicht neu an oder lassen Sie keine Zellen leer.
- Speichern Sie die Microsoft Excel Datei.
Sie müssen die allgemeine Toleranzdatei jedes Mal laden, wenn Sie Werte in dieser Datei aktualisieren oder den Speicherort der Datei ändern.
- So laden Sie die Datei:
- Klicken Sie auf .
- Wählen Sie unter Allgemeine Toleranz für die Toleranzklasse eine benutzerdefinierte Klasse aus.
- Klicken Sie auf Laden (benutzerdefiniert) und klicken Sie dann auf OK, um Ihre Auswahl zu bestätigen.
