Magnetische Verknüpfungen

Sie können magnetische Verknüpfungen und Verbindungspunkte unterdrücken.

Wenn Sie eine Komponente unterdrücken, werden der Komponente zugeordnete magnetische Verknüpfungen unterdrückt. Unterdrückte Verbindungspunkte sind beim Erstellen einer magnetischen Verknüpfung nicht verfügbar.

Wenn es nicht verwendete Verbindungspunkte gibt und Sie eine Komponentenkette verschieben, werden zwischen Komponenten innerhalb der Kette keine magnetischen Verknüpfungen mehr erstellt. Wenn Sie eine Komponente verschieben, wird die Farbe für alle Verbindungspunkte Magenta.

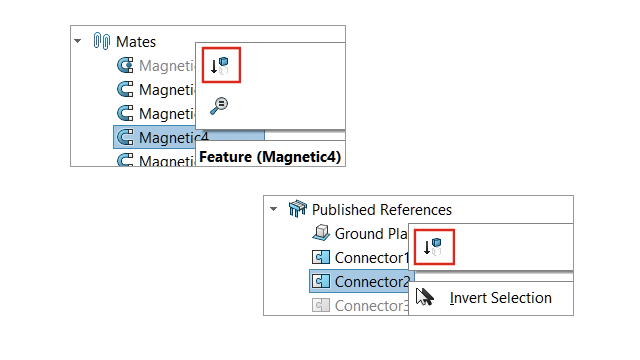

So unterdrücken Sie eine magnetische Verknüpfung:
  1. Öffnen Sie ein Modell, das magnetische Verknüpfungen enthält.
  2. Klappen Sie im FeatureManager Konstruktionsstrukturbaum den Ordner Verknüpfungen auf.
  3. Klicken Sie mit der rechten Maustaste auf Magnetische Verknüpfung und klicken Sie auf Unterdrücken .
So unterdrücken Sie einen Verbindungspunkt:
  1. Öffnen Sie ein Modell, das magnetische Verknüpfungen enthält.
  2. Erweitern Sie im FeatureManager Konstruktionsstrukturbaum eine Komponente und anschließend Veröffentlichte Referenzen .
  3. Klicken Sie mit der rechten Maustaste auf Verbindungsstück und klicken Sie auf Unterdrücken .
