Koordinatensysteme

Sie können Koordinatensystemelemente aus zusätzlichen Elementen, Komponenten und Befehlen referenzieren, einschließlich des Befehls Andere auswählen.

Element Beschreibung
3D-Skizzen Erstellen Sie Skizzenbeziehungen zwischen 3D-Skizzenelementen und Achsen, Ebenen und Ursprung des Koordinatensystems.
2D-Skizzenbemaßungen Erstellen Sie 2D-Skizzenbemaßungen, die Achsen, Ebenen und Ursprung des Koordinatensystems referenzieren.
  • Komponenten und Körper spiegeln
  • Komponenten spiegeln
  • Spiegelungsteil > einfügen
 Wählen Sie eine Koordinatensystemebene als Spiegelebene aus.
Referenzebene Wählen Sie eine Achse des Koordinatensystems aus, um eine neue Ebene senkrecht zu dieser Achse zu erstellen. Verwenden Sie einen Eckpunkt oder Punkt aus dem Modell, um die Ebene zu positionieren.

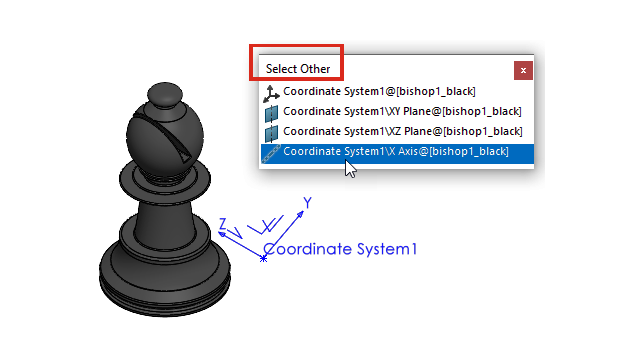

Andere auswählen Wählen Sie Achsen, Ebenen und Ursprung des Koordinatensystems aus.
