Termostato

Per gli studi termici transitori, tutte le assegnazioni di capacità termica e potenza termica possono essere controllate dal termostato definito mediante un intervallo di temperatura desiderabile in un vertice. Ad ogni passo della soluzione, la condizione della capacità o potenza termica (attivata/disattivata) è stabilita dalla temperatura al vertice specificato nel passo precedente. Si può utilizzare più di un termostato in uno studio.

Se il valore di capacità o potenza termica è positivo, il dispositivo agisce come riscaldatore e si attiva durante il successivo passo della soluzione se la temperatura corrente del sensore (vertice) è inferiore alla temperatura più alta desiderata. Altrimenti, la condizione di riscaldamento si disattiva.

Se il valore della condizione di capacità o potenza termica è negativo, il dispositivo agisce come un raffreddatore e si attiva durante il successivo passo della soluzione se la temperatura corrente del sensore (vertice) è superiore alla massima temperatura più bassa desiderata. Altrimenti, la condizione di raffreddamento si disattiva.

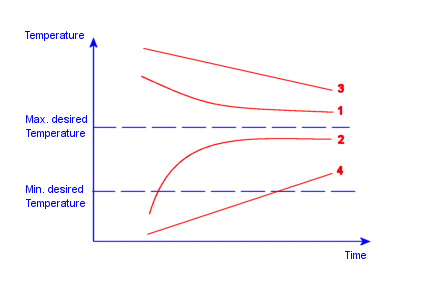

Se il termostato funziona correttamente, il grafico del rapporto temperatura/tempo nel punto del termostato deve oscillare come illustrato nella figura, sempre che si utilizzi un tempo di soluzione adeguato. Se la temperatura di sconfinamento su uno o entrambi i limiti è eccessiva, modificare le proprietà dello studio per utilizzare un passo temporale più piccolo e ripetere lo studio.

Se la temperatura nella posizione del termostato converge ad una temperatura all'esterno o all'interno dell'intervallo desiderato (come nelle curve 1 e 2), il termostato specificato non gioca alcun ruolo nel controllo della fonte di calore. Modificare la fonte di calore, altri carichi o vincoli termici, le proprietà del materiale o la posizione del termostato.

Se la temperatura alla posizione del termostato ha una pendenza che si approssima a uno dei limiti di temperatura, ma non lo supera (come nelle curve 3 e 4), aumentare il tempo di soluzione e ripetere lo studio.

Specificazione di una capacità termica regolata da un termostato

Per specificare una capacità termica controllata dal termostato:

  1. In uno studio termico transitorio, fare clic con il pulsante destro del mouse sulla cartella Carico/Vincolo e selezionare Capacità termica.
  2. Nell'area grafica, selezionare le entità cui applicare la capacità termica.
  3. In Potenza termica:
    1. Impostare le Unità sul sistema di misura desiderato.
    2. Immettere un valore per la Capacità termica heatflux.png.
  4. Attivare la casella di controllo Termostato.
    Si visualizza la finestra Termostato.
    1. Fare clic nella casella Sensore per attivarla e selezionare un vertice per specificare la posizione del termostato.
    2. In corrispondenza dei dettagli Soglia, selezionare un'unità di temperatura e digitare le temperature minima e massima .
  5. Fare clic su OK.

Specificazione di una potenza termica regolata da un termostato

Per specificare una potenza termica controllata da termostato:

  1. In uno studio termico transitorio, fare clic con il pulsante destro del mouse sulla cartella Carico/Vincolo e selezionare Potenza termica.
    Si visualizza il PropertyManager di Potenza termica.
  2. Nell'area grafica, selezionare le facce cui applicare la potenza termica.
  3. In Potenza termica:
    • Impostare le Unità sul sistema di misura desiderato.
    • Immettere un valore per la Potenza termica heatflux.png.
  4. Attivare la casella di controllo Termostato.
    Si visualizza la finestra Termostato.
    1. Fare clic nella casella Sensore per attivarla e selezionare un vertice per specificare la posizione del termostato.
    2. In corrispondenza dei dettagli Soglia, selezionare un'unità di temperatura e digitare le temperature minima e massima .
  5. Fare clic su OK.
