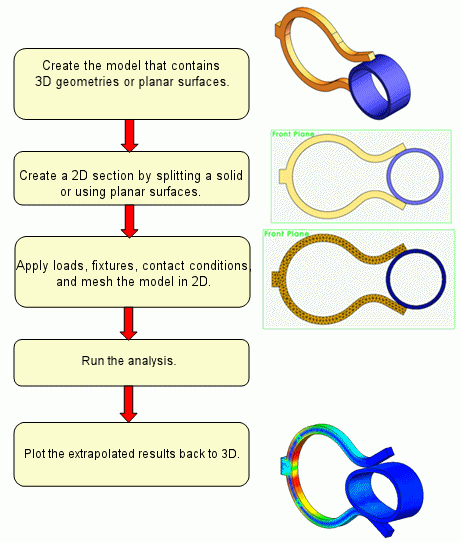

Flusso di lavoro per effettuare la semplificazione 2D Si seleziona dalle opzioni disponibili di sollecitazione piana, deformazione piana, estruso o assialsimmetria. Dopo avere selezionato un concetto di semplificazione 2D, il flusso di lavoro per risolvere il problema è simile a tutte le opzioni. Indice Definizione di uno studio di semplificazione 2D Si può utilizzare la semplificazione 2D quando si definiscono gli studi statici, non lineari, termici, progettazione del veicolo a pressione e di progettazione su modelli 3D adatti. Sezioni 2D Vengono create sezioni 2D da geometrie 3D o utilizzate superfici piane o schizzi sul piano di sezione per definire i corpi necessari per l'analisi. Si utilizza il PropertyManager Semplificazione 2D per creare la sezione. Creare la sezione 2D Si seleziona il tipo di opzione di semplificazione 2D per usare, creare una sezione 2D e definire la profondità di sezione o l'asse di simmetria. PropertyManager Semplificazione 2D Il PropertyManager Semplificazione 2D gestisce la creazione delle sezioni 2D dalle geometrie 3D. Visualizzazione dei risultati Dopo avere eseguito lo studio di semplificazione 2D, è possibile rappresentare graficamente i risultati in 3D. Esempi di opzioni di semplificazione Funzioni albero di studio Limitazioni sugli studi di semplificazione 2D Impostare un'analisi di semplificazione 2D è simile ad impostare qualsiasi altro studio.
