Aggiungere controlli di sformatura per fare sì che il disegno ottimizzato possa essere fabbricato ed estratto da uno stampo.
Per accedere al PropertyManager Controllo sformatura:
- Da un albero di studio topologico, fare clic con il tasto destro del mouse su Controlli di fabbricazione e selezionare Specifica direzione sformatura.
L'applicazione dei controlli geometrici impedisce la formazione di sottosquadri e cavità, oltre a fare in modo che la forma ottimizzata possa essere estratta da uno stampo.
Direzione sformatura
| |
Piano intermedio (entrambe le direzioni) |
Selezionare una delle seguenti opzioni:
|
Determinare automaticamente il piano intermedio centrale
|
Il modulo di ottimizzazione determina la posizione ottimale del piano intermedio. Il componente ottimizzato può essere estratto da uno stampo in entrambe le direzioni, lontano dal piano intermedio.
|
|
Seleziona piano per direzione
|
|
|
| |
Solo direzione di trazione |
La "direzione di trazione" è quella nella quale le due metà di uno stampo si separano o nella quale si sposta uno strumento di stampaggio. |
| |
Stampaggio (solo direzione di trazione) |

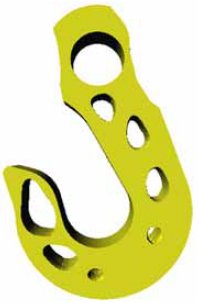

Se l'algoritmo di ottimizzazione rimuove un elemento dalla struttura, elimina anche tutti gli elementi che si trovano dietro o davanti a tale elemento (in relazione al vettore bordo indicante la direzione di trazione). L'esempio illustra un modello ottimizzato di gancio di gru con un controllo di stampaggio. |
 |
Seleziona bordo per definire la direzione |
Seleziona il vettore bordo indicante la direzione di trazione. |
| |
Direzione contraria |
Inverte la direzione di trazione. |
Di regola, è preferibile eseguire dapprima l'ottimizzazione senza limitazioni di fabbricazione e, successivamente, una seconda ottimizzazione con limitazioni di fabbricazione.
