Ripetizioni lineari e PropertyManager ripetizione lineare

È possibile utilizzare le ripetizioni lineari per creare varianti multiple di una o più funzioni che possono essere distanziate equamente lungo uno o due percorsi lineari.

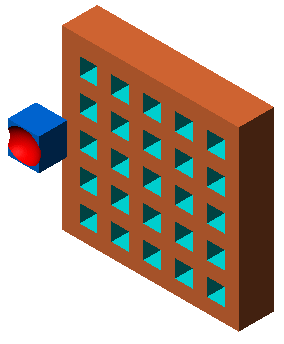

Funzione testa di serie Ripetizione lineare - due direzioni
Ripetizione lineare - una direzione Ripetizione lineare - due direzioni

Ripete la funzione testa di serie solo nella Direzione 2

Le istanze di ripetizione ereditano le proprietà visive della funzione originale quando si seleziona l'opzione Propaga le proprietà visive nel PropertyManager.

Per creare una ripetizione lineare:

  1. Creare una o più funzioni da replicare.
  2. Fare clic su Ripetizione lineare (barra degli strumenti Funzioni) oppure selezionare Inserisci > Crea ripetizione/specchia > Ripetizione lineare.
  3. Impostare le opzioni nel PropertyManager.
  4. Fare clic su .

PropertyManager Ripetizione lineare

Il PropertyManager Ripetizione lineare appare quando avviene la ripetizione di una o più funzioni lungo uno o due percorsi lineari.

Per accedere a questo PropertyManager:

Fare clic su Ripetizione lineare (barra degli strumenti Funzioni) o su Inserisci > Crea ripetizione/specchia > Ripetizione lineare.

Alcuni campi che accettano l'input numerico consentono di creare un'equazione inserendo = (segno di uguale) e selezionando variabili globali, funzioni e proprietà del file da un elenco. Vedere Immissione diretta di equazioni nei PropertyManager.

Direzione 1

Direzione di ripetizione Imposta la direzione per la ripetizione Direzione 1. Selezionare un bordo lineare, una linea, un asse, una quota, facce e superfici piane, facce e superfici coniche, bordi circolari e piani di riferimento. Fare clic su Direzione contraria per invertire la direzione di ripetizione.
Spaziatura e istanze Imposta in modo indipendente il numero di istanze e la spaziatura.

Spaziatura

Imposta la spaziatura tra le istanze di ripetizione per la Direzione 1.

Numero di istanze

Imposta il numero di istanze di ripetizione per la Direzione 1. Questo numero comprende le funzioni o le selezioni originali.

Fino al riferimento Imposta il numero di istanze e la spaziatura in base alla geometria di riferimento selezionata.

Geometria di riferimento

Imposta la geometria di riferimento che controlla la ripetizione.

Distanza di offset

Imposta la distanza dell'ultima istanza di ripetizione dalla geometria di riferimento.

Inverti direzione dell'offset

Inverte la direzione di offset della ripetizione dalla geometria di riferimento.

Centroide

Calcola la distanza di offset dalla geometria di riferimento al baricentro della funzione ripetuta.

Riferimento selezionato

Calcola la distanza di offset dalla geometria di riferimento a un riferimento di geometria della funzione di serie selezionata.

Riferimento serie

Imposta la geometria della funzione di serie da cui calcolare la distanza di offset.

Direzione 2

Crea una ripetizione in una seconda direzione.

Direzione di ripetizione Imposta la direzione per la ripetizione Direzione 2. Selezionare un bordo lineare, una linea, assi, dimensione, facce piane e superfici, facce coniche e le superfici, i bordi circolari, e i piani di riferimento.
Spaziatura e istanze Imposta in modo indipendente il numero di istanze e la spaziatura.

Spaziatura

Imposta la spaziatura tra le istanze di ripetizione per la Direzione 1.

Numero di istanze

Imposta il numero di istanze di ripetizione per la Direzione 1. Questo numero comprende le funzioni o le selezioni originali.

Offset dal riferimento Imposta il numero di istanze e la spaziatura in base alla geometria di riferimento selezionata.

Geometria di riferimento

Imposta la geometria di riferimento che controlla la ripetizione.

Distanza di offset

Imposta la distanza dell'ultima istanza di ripetizione dalla geometria di riferimento.

Inverti direzione dell'offset

Inverte la direzione di offset della ripetizione dalla geometria di riferimento.

Centroide

Calcola la distanza di offset dalla geometria di riferimento al baricentro della funzione ripetuta.

Riferimento selezionato

Calcola la distanza di offset dalla geometria di riferimento alla geometria della funzione di serie selezionata.

Riferimento serie

Imposta la geometria della funzione di serie da cui è calcolata la distanza di offset.

Ripetizione solo con testa di serie Crea una ripetizione lineare nella Direzione 2 usando solo le funzioni testa di serie, senza replicare le istanze di ripetizione della Direzione 1.
Opzione Solo ripetizione testa di serie selezionata. Solo la funzione testa di serie viene replicata nella Direzione 2. Opzione Solo ripetizione testa di serie deselezionata. L'intera ripetizione lineare viene replicata nella Direzione 2.

Funzioni da ripetere

Funzioni da ripetere Crea la ripetizione utilizzando la funzione selezionata come funzione testa di serie.

Facce da ripetere

Facce da ripetere Crea la ripetizione utilizzando le facce che costituiscono la funzione. Selezionare tutte le facce della funzione nell'area grafica. Questa operazione è utile con i modelli che importano solo le facce che costituiscono la funzione e non la funzione stessa.
Quando si utilizza Facce da ripetere, la ripetizione deve rientrare nella stessa faccia o delimitazione e non può superare le delimitazioni. Ad esempio, un taglio attraverso l'intera faccia o a livelli diversi (come nel caso di un bordo rialzato) crea una delimitazione e facce distinte, impedendo la propagazione della ripetizione.

Corpi da ripetere

Corpi solidi/di superficie da ripetere Crea la ripetizione utilizzando i corpi selezionati in una parte multicorpo.
Parte multicorpo con Corpo da ripetere Ripetizione lineare applicata

Varianti da saltare

Varianti da saltare Salta le istanze di ripetizione selezionate nell'area grafica durante la creazione della ripetizione. Il cursore assume questo aspetto quando viene posizionato su ogni istanza di ripetizione. Fare clic per selezionare un'istanza di ripetizione. Vengono visualizzate le coordinate dell'istanza di ripetizione. Per ripristinare un'istanza di ripetizione, fare nuovamente clic sull'istanza stessa.

Ambito della funzione

Applicare le funzioni a una o più parti multicorpo selezionando Ripetizione geometrica in Opzioni e utilizzando Ambito di funzione per scegliere i corpi che devono comprendere la funzione.
Creare il modello al quale aggiungere le funzioni per le parti multicorpo prima di aggiungere tali funzioni.
  Tutti i corpi Applica la funzione a tutti i corpi a ogni rigenerazione della funzione. Se si aggiungono al modello dei corpi intersecati dalla funzione, questi nuovi corpi vengono rigenerati per comprendere la funzione.
Funzioni di estrusione e cupola applicate a tutti i corpi
  Corpo selezionato Applica la funzione ai corpi selezionati. Se si aggiungono al modello dei corpi intersecati dalla funzione, è necessario utilizzare Modifica funzione per modificare la funzione di ripetizione, selezionare questi corpi e aggiungerli all'elenco dei corpi selezionati. Se i nuovi corpi non vengono aggiunti all'elenco dei corpi selezionati, rimangono intatti.
Funzioni di estrusione e cupola applicate al corpo selezionato
  Selezione automatica (disponibile se si seleziona Corpi selezionati) Quando si crea un modello con parti multicorpo, la funzione elabora automaticamente tutte le parti intersecanti rilevanti. L'opzione Selezione automatica è più veloce di Tutti i corpi perché elabora solo i corpi nell'elenco iniziale e non rigenera l'intero modello. Se si fa clic su Corpi selezionati e si deseleziona Selezione automatica, è necessario selezionare nell'area grafica i corpi da includere.
Corpi interessati (disponibile se si deseleziona Selezione automatica) Selezionare i bordi interessati nell'area grafica.

Opzioni

Varia schizzo Consente il cambiamento della ripetizione mentre si ripete.
Ripetizione geometrica Crea la ripetizione utilizzando solo la geometria (facce e bordi) delle funzioni, piuttosto che ripetere e risolvere ogni istanza delle funzioni. L'opzione Ripetizione geometrica accelera la creazione e la rigenerazione della ripetizione. Non è possibile creare ripetizioni geometriche di funzioni che hanno facce unite al resto della parte.
Propaga proprietà visive Propaga i dati SOLIDWORKS relativi a colore, trama e filettatura cosmetica a tutte le varianti di una ripetizione.

Istanze da variare

Questa opzione è disponibile solo quando si seleziona una funzione per l'istanza di ripetizione.

Incrementi in direzione 1

Incrementi spaziali in direzione 1 Incrementa in modo cumulativo la spaziatura tra i centri delle istanze di ripetizione in Direzione 1.

Ad esempio, se la spaziatura tra le righe della ripetizione è di 1,5 mm e si inserisce 0,3 mm come valore di Incremento spazio, la seconda riga viene posizionata a 1,8 mm dalla prima, la terza a 2,1 mm dalla seconda e la quarta a 2,4 mm dalla terza.

  Scegliere quote di funzione da variare in Direzione 1 Visualizza le quote della funzione di serie in una tabella. Nell'area grafica, fare clic sulle quote della funzione di serie per visualizzare la tabella. Aggiungere un valore nella colonna Incremento per aumentare o diminuire la dimensioni della quota di funzione in Direzione 1.
Gli stessi campi si applicano a Incrementi direzione 2.

Istanze modificate

Elenca le singole istanze modificate. Sono identificate nella ripetizione dal numero di colonna e di riga.

Per modificare una singola istanza, fare clic con il pulsante sinistro del mouse sul contrassegno dell'istanza nell'area grafica e selezionare Modifica istanza. È possibile inserire dei valori nella didascalia per sovrascrivere la spaziatura e le quote.

Per rimuovere un'istanza modificata, fare clic con il pulsante destro del mouse sull'istanza nella casella e selezionare Elimina. Per rimuovere tutte le istanze modificate, fare clic con il pulsante destro del mouse nella casella e selezionare Deseleziona tutto.
