SOLIDWORKS では図面ビューは自動的に整列され、また調整可能です。 たとえば、標準３面図は、自動的に垂直、および水平に整列し、断面図、投影図、補助図は、該当する方向に整列されます。
正確な整列状態の範囲内で、図面ビューをドラッグできます。 整列状態から、図面シートの任意の位置に図面ビューをドラッグすることもできます。 図面ビューを回転したり、表示、非表示に設定することもできます。

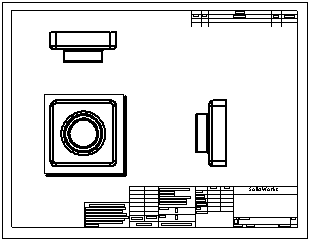

標準３面図は自動的に整列します。 平面ビューはデフォルトで水平方向に拘束されており、また右側面ビューは垂直に拘束されています。

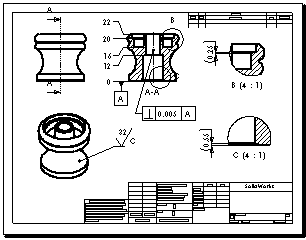

断面図は、カット方向に自動的に整列されます。 詳細図は整列されません。
