| 規格ごとにオプションを有効/無効（Enable/Disable options per standard） |
幾何公差ですべての記号を選択するか、記号を規格に制限します。 たとえば、ISO 規格を選択し、規格ごとにオプションを有効/無効にする（Enable/Disable options per standard）を選択した場合、シンボルと値は ISO 規格に制限されます。
|
| サイズ指定のデータム フィーチャーに最大実体公差（MMC）を適用（Apply MMC to datum features of size） |
データムフィーチャーがサイズのフィーチャーであるとき、最大実体公差（MMC)記号をデータム枠に記入するかを定義します。
|
| 第 1 データムとして使用: form gtol（Use as primary datums: form gtol） |
第1データムフィーチャーに適用される形状公差のために公差値を設定します。第1データムフィーチャーが平面であるとき、DimXpert はこのオプションを使います。その場合平面度公差が適用されます。
表示される寸法スキームは、データムA を第一データムとして、自動寸法スキーム(Auto Dimension Scheme) ツールで作成されました。データム A に平面度公差が適用されたことに注意してください。
|
| 第 2 データムとして使用: 方向または位置 gtol（Use as secondary datums: orientation or location gtol） |
第2データムフィーチャーに適用される方向と位置公差のために公差値を設定します。
表示される寸法スキームは A を第 1 データム、データム B を第 2 データムとして自動寸法スキーム ツールで作成されました。データム A に関連してデータム B に直角度公差が適用されたことに注意してください。
|
| 第 3 データムとして使用: 方向または位置 gtol（Use as tertiary datums: orientation or location gtol） |
第3データムフィーチャーに適用される方向と位置公差のために公差値を設定します。

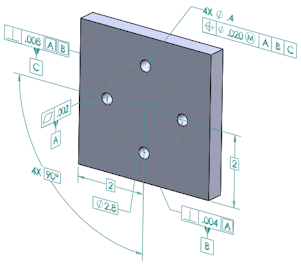

表示される寸法スキームはデータム A を第 1 データム、データム B を第 2 データム、データム C を第 3 データムとして自動寸法スキーム ツールで作成されました。データム A と B に関連してデータム C に位置度公差が適用されたことに注意してください。
|
| 基準寸法（Basic dimensions） |
基準寸法オプションは、基準寸法の作成を有効または無効にし、有効にした場合に直列寸法スキーム、基準線寸法スキーム、放射状寸法スキームのうちどのオプションを使用するかを選択します。このオプションは自動寸法スキーム（Auto Dimension Scheme）、幾何公差（Geometric Tolerance）、基準寸法を再作成（Recreate basic dim）コマンドで作成された位置公差を配置する場合に適用します。 基準寸法は、一般的なケースとして、座ぐり穴、皿穴、円筒、切欠、単純な穴、溝フィーチャーに位置度の幾何公差を適用するときに自動的に作成されます。
|
直線寸法
|
平行なパターンフィーチャーの間に直線寸法を作成します。フィーチャーが平行でないとき、基準線寸法が使用されます。
|
|
基準線寸法
|
互いの方向に関わらずどんなパターンにでも適用することができる基準線寸法を作成します。例は、パターンの中のフィーチャーが平行でない場合です。
|
|
放射状（Polar）
|
穴、円錐形、座ぐり穴、および皿穴のパターンの間に、放射状の寸法を作成します。パターンの穴の最小数を指定します。
|
基準寸法はフィーチャーの軸や平面に垂直に配置されるときのみ作成されます。図に示す例では、切欠がもう 1 つの切欠に対しても、またどのデータム平面に対しても平行ではないので基準寸法は作成されません。  基準寸法を再作成（Recreate basic dimensions）コマンドを使用して、位置度の幾何公差に適用される基準寸法スキームの作成、修復を行います。詳細は、 基準寸法の再作成を参照してください。 例えば、穴を追加したり、削除して、穴パターンの修正をしても、基準寸法スキームは要望どおりに更新されない可能性があります。修復をするときに、このコマンドを実行してください。コマンドを実行するとき、DimXpert はで設定された基準線寸法（Baseline）または、直線寸法（Chain）の寸法スキームを適用します。
 |
| 直線寸法は穴パターンに適用されます。 |
 |
| 基準線 |
 |
| 放射状（Polar） |
|
| 位置（Position） |
位置度公差を作るときに使用する公差値と条件を定義します。
|
最大実体公差の位置
|
適用可能なとき、最大実体公差方式（MMC）記号をフィーチャー コントロール枠の公差 1（Tolerance 1）区画に配置します。
|
|
複合
|
複合位置度公差を作成します。
複合（Composite）を解除し、単一セグメント位置度公差を作成します。
|
|
| サーフェス輪郭（Surface profile） |
面の輪郭度を作成するときに使用する公差値と条件を定義します。
|
複合
|
複合の輪郭公差を作成します。 複合（Composite）を選択解除し、単一セグメントの輪郭公差を作成します。
|
|
| 振れ公差（Runout） |
振れ公差を作成するときに使用する公差を定義します。振れ公差は、自動寸法スキーム部品タイプ（Auto Dimension Scheme Part type）が回転した部品（Turned）で、公差タイプ（Tolerance type）が幾何公差（Geometric）のときのみ作成されます。 |
