移動される面の移動フィーチャーの作成(Creating Translated Move Face Features)

  1. モデルを開きます。
  2. 任意の CommandManager タブを右クリックして、タブ（Tabs） > 直接編集（Direct Editing）をクリックし、このタブをアクティブにします。
  3. 次のいずれかを行います：
    • 面を右クリックし、面の移動（Move Face）をクリックします。
    • 直接編集 CommandManager タブで 面の移動 (Move Face) をクリックし、面を選択します。


    トライアドが表示されます。 接続面を選択しやすくするため、グラフィカル ポップアップ ツールバーが表示されます。
  4. PropertyManagerで面の移動（Move Face）から移動（Translate）を選択します。
  5. 図に示すポップアップ ツールバーのイメージをクリックし、すべての同一平面を選択します。


    ポップアップ ツールバーが表示されない場合は、選択面を選択解除して再び選択します。
  6. 距離を指定します。
    • PropertyManager でエッジの状態（Edge Condition）を選択し、パラメータを指定します。

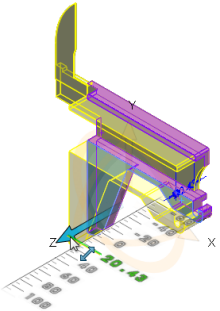

    • 図に示すトライアドのアームを面から離すようにドラッグします。

      表示されるルーラーは、特定の距離でドラッグするのに役立ちます。 選択面は、この距離で移動されます。
  7. をクリックします。
