バルーン アノテート アイテムを使用して作成されたバルーンの番号を順番に付け直す

バルーン アノテート アイテムを使用して作成されたバルーンの番号を順番に付け直すには:

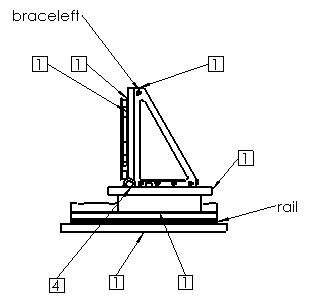

  1. バルーンを使用して作成されたバルーンが含まれる図面ビューで、 挿入 > アノテート アイテム > 自動バルーン をクリックします。 この例では、4 個のバルーンに 部品番号 が指定されており、2 個のバルーンに 部品名（BOM） が指定されています。
  2. 自動バルーン PropertyManager の バルーンの編集 で:
    • バルーンを置き換え を選択してバルーン テキストに 部品番号 を持つすべてのバルーンを削除し、自動バルーン PropertyManager に指定されたようにバルーンを挿入します。
    • 既存バルーンの番号を付け直し を選択して既存のバルーンの順序を変更します。
  3. バルーンを置き換え を選択した場合は、任意の自動バルーン パラメータを指定できます。 この例では、バルーンの設定 において、スタイル は 矩形、バルーン テキスト は 個数 です。 部品番号 のバルーンは削除され、他の バルーン テキスト のバルーンは残り、すべての自動バルーンは挿入されます。
  4. 既存バルーンの番号を付け直し を選択すると、部品番号 のパラメータのみ（開始 と 増減値 を含む）を変更でき、アセンブリの順番に沿う または 順番に番号付ける に指定できます。 この例では、開始 は 1、増減値 は 1 です。
  5. PM_OK.gif をクリックします。
バルーンに順番に番号を付けるには、図面内に部品表が必要です。
