Tworzenie dostosowanych symboli

Można tworzyć dostosowane symbole do użycia w większości adnotacji, tabel i wymiarów na rysunku SOLIDWORKS.

Najpierw należy utworzyć kopię zapasową oryginalnego pliku symbolu, gtol.sym, który znajduje się w katalogu litera dysku:\lang\english. Przejść do pliku, utworzyć jego kopię i zapisać ją w innym katalogu, aby można ją było pobrać w razie potrzeby.

Dostosowywanie symbolu

W tym przykładzie utworzymy symbol rzutowania amerykańskiego składający się z dwóch okręgów i sześciu linii w pliku gtol.sym.

Aby dostosować ten symbol:

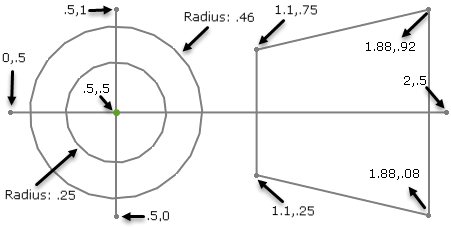

  1. Na wyobrażonej kwadratowej siatce 1 × 1 zwymiarować symbol rzutowania amerykańskiego, jak pokazano na ilustracji:
  2. Aby dodać kod generujący symbol rzutowania amerykańskiego do pliku gtol.sym albo wstawić linie do nowej kategorii lub do istniejącej kategorii:

            *THIRD, Third Angle Projection
A,CIRCLE .5,.5,.25
A,CIRCLE .5,.5,.46
A,LINE 0,.5,2,.5
A,LINE .5,0,.5,1
A,LINE 1.1,.25,1.1,.75
A,LINE 1.1,.25,1.88,.08
A,LINE 1.1,.75,1.88,.92
A,LINE 1.88,.08,1.88,.92
    Należy dokładnie przestrzegać formatu i nie dodawać ani nie usuwać spacji.
  3. Zapisać plik i zamknąć SOLIDWORKS.
  4. Ponownie uruchomić oprogramowanie SOLIDWORKS.
  5. Otworzyć rysunek.
  6. Kliknąć Notatka (pasek narzędzi Adnotacja) lub Wstaw > Adnotacje > Notatka.
  7. W menedżerze właściwości PropertyManager, w obszarze Format tekstu, kliknąć Dodaj symbol.
  8. W wyskakującym oknie kliknąć Więcej symboli.
  9. W oknie dialogowym Symbol:
    1. Odszukać użytą kategorię.
    2. Umieścić wskaźnik myszy nad symbolem rzutowania amerykańskiego.
    3. Wybrać symbol i kliknąć OK.
    Pojawi się ikona i opis. Przykład:

    <SCR-THIRD> to znacznik, który pojawia się, gdy symbolami są wstawiane wymiary.
    Osoby współużytkujące rysunek będą potrzebować tego samego pliku gtol.sym do przeglądania dostosowanych symboli.

Zawartość pliku GTOL.SYM

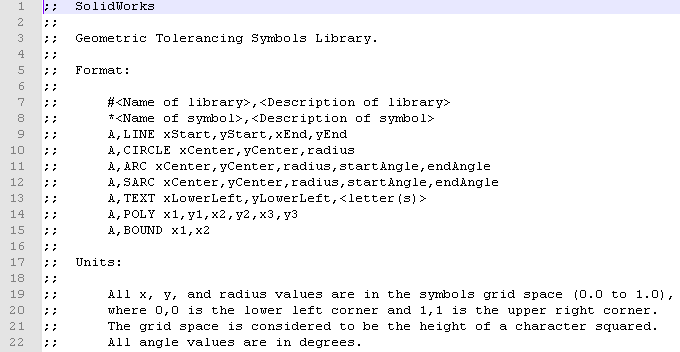

Plik gtol.sym zawiera część na górze objaśniającą format i jednostki używane do tworzenia symboli.

W pliku kategorie symboli są zgrupowane razem, a każda kategoria zawiera wiele bibliotek i symboli.

Biblioteki są sformatowane następująco: # <Nazwa biblioteki>, <Opis biblioteki>.

Symbole są sformatowane następująco: *<Nazwa symbolu>, <Opis symbolu>.

Linie rozpoczynające się od „A” definiują fragment geometrycznego kształtu symbolu. Symbole mają często więcej niż jeden taki wiersz.

OGRANICZENIE to zmienna sterująca dla symboli w pliku gtol.sym. OGRANICZENIE kontroluje poziome odstępy symbolu w obrębie wiersza tekstu w notatkach i wymiarach.

Średniki poprzedzają komentowane wiersze (które są ignorowane).

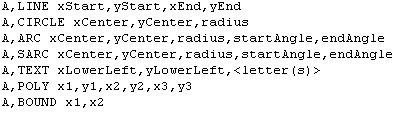

Symbole składają się z kształtów geometrycznych, które mogą obejmować linie, łuki, okręgi, polilinie i znaki alfanumeryczne. Formaty tych kształtów są następujące:

Symbole są definiowane na wyobrażonej kwadratowej siatce 1 × 1, gdzie punkt 0,0 znajduje się w lewym dolnym rogu, a punkt 1,1 w prawym górnym rogu. Nie są one jednak ograniczone do tej siatki. Można również użyć liczb większych niż 1,0 i mniejszych niż 0,0.

Oto przykład kwadratowej siatki ze współrzędnymi od 0,0 do 1,1:

Przykład sposobu definiowania linii na kwadratowej siatce:
