Calcular áreas

Use o comando ObterArea para calcular a área e o perímetro pela especificação de uma entidade de desenho ou de pontos que compreendam a área a ser medida.

Você também pode usar a opção Área do comando MedirGeometria.

Você pode adicionar ou subtrair áreas em uma única operação.

O comando calcula o seguinte:

• Área, perímetro, comprimento ou circunferência de uma entidade
• Áreas definidas pela especificação de pontos
• Áreas combinadas

Para calcular a área e o perímetro de uma entidade de desenho:

1. Clique em Ferramentas > Consulta > Obter área (ou digite ObterArea).
2. Especifique a opção Selecionar entidade.

   Use esta opção para avaliar áreas geométricas regulares (como círculos, elipses, arcos ou contornos de PoliLinha). Se você especificar uma entidade que não está fechada, a área será computada como se estivesse fechada.

3. Na área de gráficos, selecione uma entidade de desenho.

   As medidas resultantes são exibidas. As informações exibidas dependem do tipo da entidade de desenho especificada. Por exemplo, para círculos e elipses, o comando exibe área e circunferência.

Para calcular a área e o perímetro através da especificação de pontos:

1. Clique em Ferramentas > Consulta > Obter área (ou digite ObterArea).

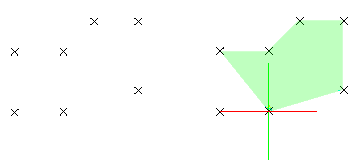

2. Na área de gráficos, especifique os pontos que compreendem a área a ser medida.

   A área definida é realçada dinamicamente na área de gráficos conforme você especifica os pontos.



   Se você quiser usar pontos específicos de entidades de desenho, por exemplo, um ponto inicial ou final de uma entidade de desenho, use as funções SnapsEntidade.

3. Pressione Enter ao terminar de especificar os pontos.

   As medições de área e perímetro são exibidas.

Para calcular áreas combinadas:

Você pode calcular a área total de várias regiões combinadas especificando pontos ou selecionando entidades. Defina uma área especificando pontos ou usando a opção Especificar entidade. Continue adicionando ou removendo áreas conforme necessário usando as opções Adicionar e Subtrair.

1. Clique em Ferramentas > Consulta > Obter área (ou digite ObterArea).
2. Especifique a opção Adicionar ou Subtrair para adicionar ou subtrair uma área parcial.
3. Especifique pontos que compreendam a área a medir e pressione Enter.

   - ou -

   Especifique a opção Selecionar entidade e selecione uma entidade de desenho na área de gráficos.

   As medições de área e perímetro são exibidas.

4. Repita a etapa 3 para adicionar ou subtrair áreas adicionais.

   A operação de adição ou subtração é calculada e as medições de área e perímetro são exibidas.

   Quando áreas parciais são adicionadas ou subtraídas de uma área, a área calculada é o novo valor do parâmetro, a menos que você especifique explicitamente uma opção diferente.

5. Pressione Enter.

Acesso

Comando: ObterArea

Menu: Ferramentas > Consulta > Obter área
