Параметры Отверстия под крепеж/Toolbox

С помощью параметров на странице Отверстие под крепеж/Toolbox можно создать или изменить новые стандарты, которые используются мастером отверстий под крепеж и компонентами SOLIDWORKS Toolbox. Можно включить или отключить папку Toolbox Часто используемые.

Для перехода к параметрам Отверстие под крепеж/ToolBox выполните следующие действия:

  1. Нажмите Параметры (панель инструментов "Стандартная") или выберите Инструменты > Параметры.
  2. На вкладке Параметры системы выберите Отверстие под крепеж/Toolbox.
Выберите Сброс, чтобы восстановить значения по умолчанию для всех параметров системы или только для параметров на данной странице.

Папка "Отверстие под крепеж/ToolBox"

Местоположение папки "Отверстие под крепеж и ToolBox" Показывает каталог, в котором хранятся компоненты "Отверстие под крепеж и ToolBox".
Сделать эту папку расположением поиска по умолчанию для компонентов Toolbox. Упрощает процесс открытия моделей, компоненты Toolbox которых не имеют ссылок на папку Toolbox. Если данный параметр системы отключен, SOLIDWORKS не находит автоматически ссылки на компоненты Toolbox в папке Toolbox.
Настроить Открывает инструмент конфигурации Toolbox, в котором можно указать параметры на странице "Автокрепежи".

Панель задач Toolbox:

Переход к папке Toolbox "Часто используемые" Выводит папку Toolbox Часто используемые в разделе Toolbox панели задач Библиотека проектирования.

Сопряжения Toolbox

Заблокировать вращение новых концентрических сопряжений для компонентов Toolbox Автоматически блокирует вращение новых концентрических сопряжений для компонентов ToolBox. Этот параметр можно заблокировать в инструменте "Администратор параметров".
Этот параметр применяется при создании концентрических сопряжений с помощью следующих способов:
  • Вставка компонента Toolbox в другой компонент.
  • Создание автосопряжения с помощью сочетания ALT + перетаскивание на цилиндрической грани или круговой кромке компонента Toolbox в сборке.
  • Использование инструментов автокрепежей.
  • Определение автокрепежей в новом ряде отверстий.
  • Создание концентрического сопряжения для компонента Toolbox вручную.

Настройки отверстия под крепеж

Сохранить настройки для каждого типа отверстия Использует устаревшее поведение, чтобы сохранить настройки для каждого типа отверстий. Например, если размер для резьбовых отверстий имеет значение M6, на данный размер не влияют размеры других типов отверстий. Это поведение используется в версии SOLIDWORKS 2015 и более ранних.
Передать настройки при изменении типа отверстия Пытается сопоставить размеры последнего используемого типа отверстия и размеры, доступные для нового типа отверстия. Соответствие выполняется на основе сравнения строк. Данное поведение установлено по умолчанию для всех новых (версия 2018 или более новые) и обновленных установок для сохранения существующего поведения версии SOLIDWORKS 2017.

Примеры сопоставления размеров:

  • Пример 1. При создании отверстия цековки и установки для размера значения M6 и последующем создании отверстия зенковки значение M6 переходит на новый тип отверстия.
  • Пример 2. Если создать отверстие цековки, установить значение размера M6 и затем изменить отверстие на резьбовое отверстие, значение M6 переходит на новый тип отверстия со значением M6x1,0. Если перечислено несколько резьбовых отверстий M6 (например, M6x0,75 и M6x1,0), совпадает первое в списке (M6x0,75).
Включить данные для приложений DELMIA Создает и сохраняет информацию для следующих элементов машинной обработки:
  • Отверстие под крепеж
  • Простое отверстие
  • Дополнительное отверстие
  • Резьба
  • Условное изображение резьбы

Только приложения для обработки DELMIA могут использовать эти данные в 3DEXPERIENCE Platform.

Создание стандартов отверстия под крепеж

Можно создать новые стандарты или отредактировать существующие стандарты, используемые инструментом «Отверстия под крепеж» и компонентами SOLIDWORKS Toolbox. Можно добавить административный доступ к этим стандартам и свойствам приложения SOLIDWORKS Toolbox.

Для создания и редактирования стандартов для инструмента «Отверстия под крепеж» не требуется установка компонентов SOLIDWORKS Toolbox.

Чтобы создать собственные стандарты для отверстий под крепеж:

  1. Нажмите Параметры (панель инструментов "Стандартная") или выберите Инструменты > Параметры.
  2. На вкладке Параметры системы выберите Отверстия под крепеж/Toolbox.
  3. Перейдите в месторасположение Папки Отверстие под крепеж и Toolbox.
    Можно выбрать Сделать эту папку месторасположением по умолчанию для поиска компонентов Toolbox, чтобы упростить процесс открытия моделей, компоненты Toolbox которых не имеют ссылок на вашу папку Toolbox. Если данный параметр системы отключен, SOLIDWORKS не находит автоматически ссылки на компоненты Toolbox в папке Toolbox.
  4. Выберите Настроить.
  5. В инструменте конфигурации Toolbox установите параметры на странице «Автокрепежи».
    Дополнительные сведения см. в разделе Настройка Toolbox.
  6. Нажмите кнопку Сохранить и закройте Toolbox.
  7. Выберите OK, чтобы закрыть диалоговое окно Настройки пользователя - Отверстия под крепеж/Toolbox.

Избранное Toolbox

Папка Toolbox Избранное является локальной папкой, где можно хранить ярлыки для часто используемых компонентов Toolbox.

В программе SOLIDWORKS папка Избранное отображается в разделе Toolbox на панели задач Библиотека проектов. Содержимое, добавляемое в папку, хранится в виде ярлыков Windows на локальном компьютере.

Папка Toolbox Избранное отображается по умолчанию. Чтобы скрыть эту папку, нажмите Toolbox > Параметры > Параметры системы > Отверстия под крепеж/Toolbox и снимите флажок Показать папку Избранное Toolbox. Это действие не приводит к удалению избранного, а только скрывает элементы избранного на панели задач "Библиотека проектов".

Вы можете добавлять содержимое непосредственно в папку Избранное или создать подпапки для структурирования содержимого. Затем перетащите компоненты из стандартной папки Toolbox в нижнюю часть панели задач в папку Избранное или во вложенную папку.

Не следует предоставлять другим пользователям общий доступ к избранным объектам.

Сохранение и использование избранного Toolbox:

  1. На панели задач на вкладке Библиотека проектов разверните узел Toolbox.
  2. Выберите папку Избранное и нажмите Создать новую папку .
  3. Введите имя подпапки.
    Если вы используете стандартные имена папок Toolbox, такие как Подшипники или Болты и винты, программа отображает имена с соответствующими значками. В противном случае значок общей папки будет отображаться как папка.
    Новая папка отображается в папке Избранное и создается на локальном компьютере в каталоге C:\Users\username\AppData\Roaming\SOLIDWORKS\SOLIDWORKSrelease\Toolbox\Favorites.
  4. Используя библиотеку компонентов Toolbox, разверните стандарт, категорию и тип компонента, чтобы сохранить его как элемент избранного.
  5. Выберите компонент и перетащите его в подпапку.

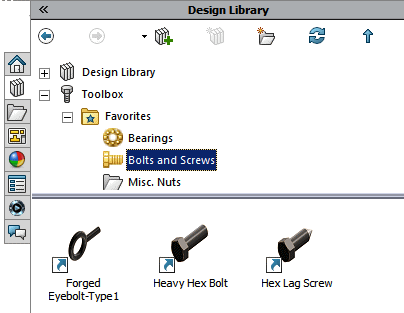

    Каждый избранный объект, который вы сохраняете, отображается в виде ярлыка в подпапке Избранное и в каталоге Избранное на локальном компьютере.

    Если компонент Toolbox перемещен, удален или неактивен, на ярлыке отображается предупреждающий флажок.

    Наведите курсор на избранный объект, чтобы увидеть подсказку, описывающую проблему.

  6. Чтобы использовать избранный объект, выберите его в подпапке Избранное и перетащите его в графическую область так же, как и любой компонент в других папках Toolbox.

Параметры Toolbox

Можно настроить параметры Toolbox индивидуально для каждого пользователя или настроить общие параметры Toolbox для нескольких пользователей.

Для получении дополнительной информации по конфигурации Toolbox см. Справку по Toolbox.

Общие данные Toolbox

Данные Toolbox можно установить на локальном компьютере, в общей сетевой папке или в хранилище SOLIDWORKS PDM. Рекомендуется использовать общую сетевую папку или хранилище SOLIDWORKS PDM. При использовании общей папки все пользователи SOLIDWORKS будут иметь доступ к одному набору данных компонентов.

Для получения дополнительной информации об управлении компонентами Toolbox с помощью SOLIDWORKS PDM, включая миграцию существующей библиотеки Toolbox в хранилище SOLIDWORKS PDM, см. Руководство администратора SOLIDWORKS PDM.

Конфигурация Toolbox

Рекомендуется перед использованием Toolbox выполнить настройку. Настройка Toolbox включает следующие этапы.
  • Выбор стандартов и оборудования для использования.
  • Выбор размеров компонентов, добавление пользовательских свойств и добавление номеров деталей.
  • Задание разрешений и настроек.

Защита Toolbox

При использовании общего Toolbox администратор может создать пароль для Toolbox и задать разрешения и настройки для всей рабочей группы. Ограничение доступа и задание стандартных настроек обеспечивает стабильность данных Toolbox для рабочей группы.
