Сопряжение ширины ограничивает выступ между двумя плоскими гранями.
Ширина может включать следующие ссылки:
- Две параллельные плоские грани
- Две непараллельные плоские грани (с уклоном или без уклона)
- Одна цилиндрическая грань или ось

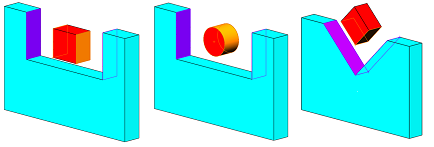

Примеры:
Чтобы добавить сопряжение ширины:
- Нажмите Сопряжение
(на панели инструментов "Сборка") или .
- На вкладке Дополнительно выберите параметр Ширина
.
-
В разделе Выбор сопряжений выполните следующие действия.
-
Выберите две плоские грани или одну цилиндрическую грань или ось для параметра Выбранные элементы ширины 1.
-
Выберите две плоские грани или одну цилиндрическую грань или ось для параметра Выбранные элементы ширины 2.
-
В разделе Тип сопряжения выберите ограничение.
| Опция |
Описание |
|---|
| По центру |
Располагает лапку внутри канавки. Если значения расстояния для выбранных элементов ширины равны, будет доступно только ограничение по центру.
|
| Свободно |
Допускает свободное перемещение компонентов по отношению друг к другу в пределах выбранных граней и плоскостей. |
| Размеры |
Устанавливает размеры для расстояния или угла от одного набора объектов до ближайшего противоположного набора объектов граней или плоскостей. |
| Процент |
Устанавливает расстояние или угол в соответствии с процентным значением размера от одного набора объектов до центра другого набора объектов. |
- Нажмите
. Компоненты выравниваются таким образом, чтобы сопряжение выступа располагалось между гранями канавки. Выступ можно преобразовывать вдоль центральной плоскости канавки и поворачивать вокруг оси, перпендикулярной центральной плоскости. Сопряжение ширины не позволяет выполнять преобразование выступа или его поворот из стороны в сторону.
