Dağıtılmış kaplin, pim ve cıvata bağlantı elemanlarına iliştirilmiş yüzlerin deforme olmasına olanak tanır. Bu, bir bağlantı elemanı davranışının daha gerçekçi bir gösterimini sağlar.
Bağlantı Tipi için Dağıtılmış değerini ayarladığınızda dağıtılmış kaplin formülasyonu, bir referans düğümünü (bir cıvata milinin kiriş elemanı düğümü) cıvatanın baş ve somunun baskılı bölgeleri içindeki bir kaplin düğümleri grubuna bağlar. Kaplinin dağıtılması, kaplin düğümlerinin hareketini, referans düğümünün sürükleme ve rotasyonu ile sınırlandırır. Baş ve somunun baskılı alanlarının içinde bulunan düğümler, birbiriyle göreceli olarak deforme olabilir.
Bu sınırlandırma, kaplin düğümlerindeki ağırlık faktörleri üzerinden yüklerin aktarımının kontrolüne olanak tanıyacak şekilde ortalama bir seviyede uygulanır. Örneğin, sınırlandırma, bir cıvatanın ön yüklemesini kaplin düğümlerindeki kuvvetlerin toplamı referans düğümündeki toplam ön yüklemeye eşit olacak şekilde dağıtır. Bu durumda, tek tip ağırlık faktörleri uygulanır.
Dağıtılmış bağlantı, bir cıvatanın baş ve somun temas alanlarında daha gerçekçi stres ve yer değiştirme alanları oluşturur.
Rijit çubuklar yüksek düzeyde sertliğe neden olduğundan, rijit bir bağlantı, bağlı bileşenlerin baş ve somun bölgelerinin içinde gerilim sıcak noktası alanları oluşturur. Dağıtılmış bir bağlantı, bu yüksek stresleri ortadan kaldırır.

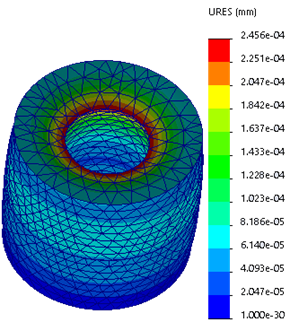

Resimde, 1.000 N ön gerilim yüküne sahip bir cıvatayla bağlı iki silindirik bileşen gösterilmektedir. İki bileşen arasında girmesiz temas vardır.
