Bağlantı Elemanı - Cıvata

Örnek

Tip

	Somunlu Standart veya Düz Havşa	Cıvata Başı Deliğinin Dairesel Kenarı ve Cıvata Somunu Deliğinin Dairesel Kenarı Sırasıyla, cıvata başı ve cıvata somunu konumunu tanımlamak için bir kenar seçin. Aynı baş ve somun çapı Cıvata başı, somunla aynı çaptaysa seçin. Baş Çapı ve Somun Çapı Sırasıyla, cıvata başının ve cıvata somununun çap birimini ve değerini girin. Varsayılan olarak, program baş çapını elde etmek için gövde çapını 1,5 katsayısı ile çarpar. Nominal Sap Çapı Gövde çapının birimini ve değerini ayarlayın.
	Somunlu Konik Havşa	Konik Yüz Cıvata başını tanımlamak için bir konik yüz seçin. Cıvata Somun Deliğinin Dairesel Kenarı Yukarıdaki açıklamaya bakınız. Somun Çapı ve Nominal Sap Çapı Yukarıdaki açıklamaya bakınız. Varsayılan olarak, program somun çapını elde etmek için gövde çapını 1,5 katsayısı ile çarpar.
	Standart veya Düz Havşalı Vida	Cıvata Başı Deliğinin Dairesel Kenarı Yukarıdaki açıklamaya bakınız. Diş Yüzleri Dişlerle temas halindeki bir bileşenden delik yüzlerini seçin. Baş Çapı ve Nominal Sap Çapı Yukarıdaki açıklamaya bakınız. Varsayılan olarak, program baş çapını elde etmek için gövde çapını 1,5 katsayısı ile çarpar.
	Konik Havşalı Vida	Konik Yüz Yukarıdaki açıklamaya bakınız. Dişli Yüzleri Yukarıdaki açıklamaya bakınız. Nominal Sap Çapı Yukarıdaki açıklamaya bakınız.
	Ankraj Cıvatası	Cıvata Somun Deliğinin Dairesel Kenarı Yukarıdaki açıklamaya bakınız. Hedef düzlem Bir sanal duvarı modellendirmek için bir düzlem seçin. Zemine girişi önlemek için bir Sanal Duvar temas koşulu tanımlamanız gerekir. Somun Çapı ve Nominal Sap Çapı Yukarıdaki açıklamaya bakınız. Varsayılan olarak, program somun çapını elde etmek için gövde çapını 1,5 katsayısı ile çarpar.

Nominal Sap Çapı değeri, Diş yüzleri çaplarına eşit ya da bunlardan daha küçük olmalıdır.

Bağlantı tipi

Malzeme

	Özel	Kendi malzeme özelliklerinizi tanımlayın. Birimler , Young Modülü , Poisson Oranı ve Termal genleşme katsayısı öğesini ayarlayın. Cıvatalara atanmış malzemeler için sıcaklığa bağımlı malzeme özellikleri desteklenmez. Cıvatalar için yalnızca sabit malzeme özellikleri desteklenir.
	Kitaplık	Malzeme iletişim kutusunu açmak için iletişim kutusunu açmak için öğesine tıklayın. Programda seçilen kütüphaneye bağlantı bulunmaz. Kütüphaneyi düzenlerseniz değişiklikler cıvataya yansıtılmaz.
	Cıvatanın	Kütle'sini analize ekler.

Mukavemet Verisi

	Bilinen çekme gerilim alanı	Çekme gerilim alanı (cıvatanın dişli kısmının minimum alanı) biliniyorsa bu seçeneği seçin.
	Hesaplanan çekme gerilim alanı	Programın cıvatanın çekme gerilim alanını hesaplamasına izin vermek için bu seçeneği belirleyin. At = 0,7854 * [Dn- (0,9382 / n)] ^2 Dn = nominal gövde çapı At = çekme gerilim alanı p = diş adımı   n = 1/p = diş sayısı veya TPI (diş/mm veya diş/inç) Çekme Gerilim Alanı Cıvata için bilinen çekme gerilimi alanını ayarlayın. Diş Sayısı Bağlantı elemanı uzunluğu boyunca ölçülen inç başına ya da milimetre başına diş sayısını girin. Cıvata Mukavemeti Cıvata malzemesinin mukavemetini ve birimini girin. Cıvata bozulmasını tahmin etmek için sık kullanılan üç mukavemet parametresi vardır. Akma Mukavemeti, Nihai Mukavemet ve Yaklaşık Akma Mukavemeti (Akma Mukavemetinin %90'ı). En sık kullanılan parametre, cıvata malzemesinin veya mukavemet sınıfının Akma Mukavemeti'dir fakat kullanıcılar uygulama için en uygun mukavemet değerini seçmelidir. Güvenlik Faktörü Cıvatanın geçer/geçmez tasarım denetimi için güvenlik faktörünü ayarlayın. Toplam yük, 1/Güvenlik Faktörü oranını aştığı zaman cıvata bozulur.
	Kütleyi ekle	Cıvatanın Kütle öğesini analize ekler.

Ön Yük

Gövde yarıçapı, bileşenlerden en azından biriyle ilişkili silindirik yüzlerin yarıçapına eşitse seçin. Sıkı Sığdır olarak ayarlanan bir silindirik yüz serttir ve sert gövde olarak gövde ile birlikte deforme olur.

	Birimler
	Eksenel	Cıvata üzerindeki eksenel yük biliniyorsa bu seçeneği belirleyin.
	Tork	Cıvatayı sıkmak için kullanılan tork biliniyorsa bu seçeneği belirleyin.
	Sürtünme Faktörü (K)	Program, belirli bir torktan eksenel kuvveti hesaplamak için bu faktörü kullanır. SOMUNLU bir cıvata için tork somuna uygulanır F = T/(K*D) SOMUNSUZ bir cıvata için tork başa uygulanır F = T/(K*D*1,2) Burada F = cıvatadaki eksenel kuvvet, T = uygulanan tork, K = sürtünme faktörü ve D = gövdenin büyük çapı.

Gelişmiş Seçenek

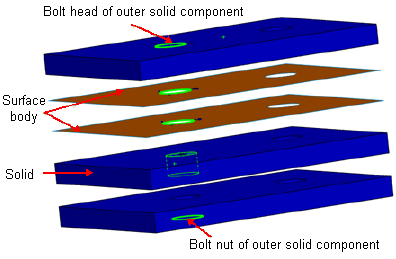

	Cıvata serisi	İkiden fazla bileşeni cıvatayla bağlamak için seçin. Doğrusal olmayan etütler için ikiden fazla katı bileşeni cıvatayla bağlayabilirsiniz. Katı gövdelerin silindirik yüzlerini veya ortadaki bileşenlerden kabuk yüzeylerinin dairesel kenarlarını seçin. Doğrusal olmayan etütler için katı gövdeden silindirik bir yüz seçin. Cıvata serisini oluşturan bileşenlerin silindirik yüzleri eş eksenli olmalıdır. Referans eksende hatalı hizalama varsa maksimum tolerans seçili silindirik yüzlerin en küçük yarıçapının %10'udur.
	Simetrik cıvata	Bir veya iki simetri düzleminin cıvatayı boydan boya kestiği simetri sınır koşullarına sahip modeller için simetrik cıvatalar kullanın. Referans Geometri 1/2 simetrik cıvatalar için simetrinin düzlemini veya düzlemsel yüzünü seçin. Simetrik cıvatalar kullanıyorsanız ön yük değeri için tam kesitli cıvatanın toplam ön yük değerini girin; cıvata kütle değeri için seçilen simetri tipine göre tam kesitli cıvata kütlesinin 1/2 veya 1/4'ünü girin. Yırtılma kuvveti, eksenel kuvvet, bükülme momenti ve tork gibi simetrik bir cıvata için hesaplanan sonuçlar, tam kesitli cıvataya sahip tam model için hesaplanan sonuçların 1/2'si veya 1/4'üne eşittir. Sonuçlar hatalı olabileceğinden simetrik bir cıvatanın simetri düzlemine dik olan tepki kuvvetlerini isterken dikkat edin. Simetrik cıvataya sahip bir modelden gelen tepki kuvvetleri, simülasyonu tam kesitli cıvataya sahip bir modelde çalıştırdığınızda iptal edilebilir.
	Sıkı Sığdırma	Sıkı Sığdırma olarak ayarlanan bir silindirik yüz serttir ve sert gövde olarak cıvata gövdesiyle birlikte deforme olur. Cıvata gövdesinin yarıçapı, bileşenlerden en az biriyle ilişkili silindirik yüzlerin yarıçapına eşitse Sıkı Sığdırma öğesini seçin. Sap Temas Yüzleri Cıvata gövdesi ile temas halindeki bir veya birden fazla silindirik yüz seçin. Bir bileşenden birden fazla yüz seçerseniz bunlar aynı eksene ve yarıçapa sahip olmalıdır.

Sembol Ayarları

	Rengi Düzenle	Semboller için bir renk seçin.
	Sembol boyu	Sembollerin boyunu ayarlayın.
	Önizlemeyi göster	Cıvatanın grafik alanındaki görünürlüğünü açın kapatın.

Notlar

• Statik ve doğrusal olmayan etütler için kullanılabilir. Kompozit kabuklar için kullanılamaz.
• Cıvata bağlantı elemanı formülasyonu, karmaşık doğrusal olmayan davranışın bir yaklaşık değeridir. Cıvatalar gerilme altındayken doğru sonuçlar sağlar. Cıvataların sıkıştırma yükleri altında olduğu yükleme senaryolarında, cıvata bağlantı elemanlarının eksenel kuvvetleri doğru olmayabilir. Bu gibi durumlarda cıvata ön yük kuvvetindeki bir azalma, cıvatanın "gevşemesine" ve cıvata ile bileşenler arasında temas kaybına neden olabilir. Bu davranış, Simulation yazılımındaki cıvata bağlantı elemanı formülasyonu tarafından yakalanamaz. Bu durumda, gerçek cıvatayı modellendirin ve cıvata ile bileşenler arasında girme yok temas setleri tanımlayın.

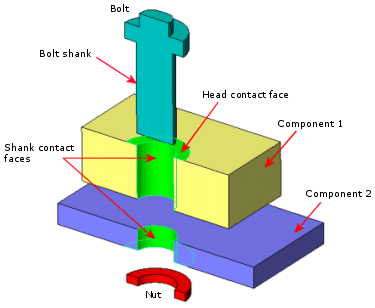

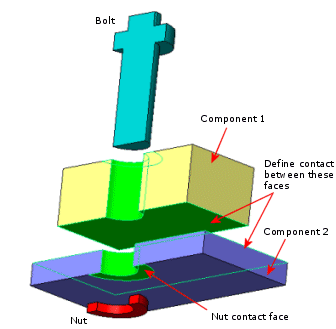

• Aşağıda gösterildiği gibi, engellemeyi önlemek için bir temas koşulu tanımlamanız gerekebilir:

  Bu iki yüz arasındaki teması tanımlayın. Genel, bileşen veya yerel temas tanımlayabilirsiniz.	Yüzlerin başlangıçta temas etmediği ve yükleme sırasında temasa girmediği durumlarda temas tanımlamanız gerekmez.

• Statik etütlerde iki kabuk yüzeyi arasındaki girme yok temas için kabuk kalınlıklarını göz önünde bulundurabilirsiniz.
• Delik Serileri
  • Delik serisindeki bir deliğe bir cıvata eklediğinizde, yazılım cıvataların delik serisindeki diğer tüm deliklere yayılmasına olanak sağlar.
  • Yazılım, bağlantı elemanlarını delik serisine dayalı olarak ayrı bir klasörde gruplandırır.
  • Gruptaki herhangi bir cıvatada yapılan düzenlemeler, serideki tüm bağlantı elemanlarına uygulanır.
  • Her bir unsurun ayrı ayrı düzenlenebilmesini sağlamak için cıvata serisini dağıtabilir ve bağlantıyı koparabilirsiniz. Seriyi içeren klasöre sağ tıklayın ve Cıvata Serisini Dağıt öğesini seçin.
  • Bağlantı elemanı serisini dağıttıktan sonra geri yükleyebilirsiniz. Seriyi içeren klasöre sağ tıklayın ve Cıvata Serisini Yeniden Oluştur öğesini seçin.
