Mümkün olan her durumda tesisat tasarımı için montaj ilişkisi referansları kullanın. Parçaları yerleştirmek için montaj ilişkisi referanslarını kullanmak, SmartMates'i kullanmaktan daha güvenilir ve öngörülebilirdir.
Flanşlar gibi tesisat bileşenleri için montaj ilişkisi referanslarını her zaman ekleyin. Tesisat bileşenlerini bir montaja yerleştirdikten sonra bu bileşenleri ilişkilendirmeyi denerseniz, tesisat çizim geometrisinde çatışmalara neden olabilirsiniz.
Bir ekipman parçasında, aynı özelliklere sahip olan bağlantı parçalarına uygulanan tüm montaj ilişkisi referansları için aynı adı kullanın. Flanşın yanı sıra, tüm rakorlar üzerindeki ilişki referansları aynı adı taşıyorsa depo içindeki herhangi bir rakora flanş iliştirilebilir. Rakorlardan biri dişliyse rakora farklı bir ad verin ve dişli flanşın ilişki referanslarını da buna uygun olarak adlandırın.
Tesisat parçalarının doğru biçimde ilişkilendirilmesini sağlamak için ilişki referansı özelliklerini aynı şekilde tanımlayın. Örnek olarak, bir parça üzerindeki Birincil Referans Objesi
Yüz<1>, Çakışık ve Anti-Hizalanmış olarak tanımlanırsa ikinci parçada da aynı şekilde tanımlanmalıdır. İkincil ve üçüncül objeler için de aynı ilke geçerlidir.
Tesisat çizimine bir bileşen iliştirdiğinizde, örneğin birleşim noktası oluşturmak için tesisata bir t dirseği sürüklenirse montaj ilişkisi referansları kullanılmaz. Bu durumda, tesisat noktası ile bağlantı noktalarının çizim hatlarıyla çakışık olması için SOLIDWORKS bileşenleri hizalar.
İlişki Referanslarını Uygulamak için Kurallar
İlişki referanslarını yerleştirmek için aşağıdaki genel kuralları kullanın:
-
Tesisat bağlantı elemanına iki montaj ilişkisi referansı ekleyin:
-

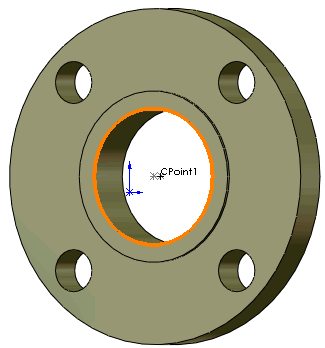

Montaj ilişkisi bileşeninin ortak bir montaj ilişkisi referansı bulunmadığında, SmartMates ile kullanmak üzere ilk montaj ilişkisi referansını tek bir kenar ilişkisi olarak ekleyin.
SmartMates yalnızca ilk montaj ilişkisi referansını kullanır, böylece oluşturduğunuz tek kenar ilişkisinin ilk olarak listelenmesini sağlar.
-
Bağlantı elemanını, aynı ad ve tipteki montaj ilişkisi referansları ile ilişkilendirmek için diğer montaj ilişkisi referansını ekleyin.
Varsayılan ilişkiler yerine çakışık ve eşmerkezli gibi özel montaj ilişkisi tiplerini kullanın.
- Bağlantı noktası başına bir montaj ilişkisi referansı ekleyerek, ekipman parçaları üzerindeki bağlantı noktalarına montaj ilişkisi referansları ekleyin.
- Bir ekipman parçasının birden fazla bağlantı noktası varsa ya tüm bağlantı noktalarına montaj ilişkisi referansları ekleyin ya da hiçbirine eklemeyin. Bağlantı noktalarının hiçbirinde montaj ilişkisi referansı bulunmuyorsa parça yerleştirme için SmartMates kullanılır.
- Bir tesisatın başı ve sonunda kullanılan bileşenlere montaj ilişkisi referansları ekleyin. Bunlar genellikle flanşlar veya elektrik bağlantı elemanlarıdır; ancak aynı zamanda valfler veya dirsekler de olabilirler.
- Elektrik bağlantı elemanlarına ve bunlarla ilişkili alyan bileşenlerine eşleşen montaj ilişkisi referansları ekleyin.
